Технические характеристики редукторов типа Ц3НК
На станках-качалках типа СКР по ОСТ 26-16-08-87 установлены современные трехступенчатые редукторы типа Ц3НК см. рис. 4.48.

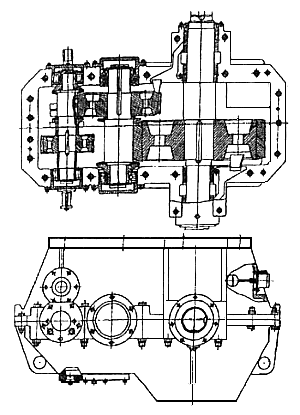

Рис. 4.48. Редуктор типа Ц3НК
Основные достоинства и особенности редуктора следующие:
- Передаточные числа могут меняться, составляя 63,90 и 125, что позволяет снизить частоту качаний балансира до 1,7 в минуту.
- Возможность изменения передаточного числа путем замены зубчатой пары входной ступени использованием комплекта зубчатых пар, что осуществляется достаточно быстро и позволяет на работающем станке-качалке устанавливать необходимое число качаний в зависимости от текущего дебита скважины.
- Применение вместо шевронной зубчатой передачи, трудоемкой в изготовлении и ремонте, термоулучшенной крупномодульной косозубой передачи с упорными кольцами, защищенной Российским патентом, в которой используется зацепление Новикова с патентованным в США исходным контуром, обладающей более высокой нагрузочной способностью.
- Ведомый вал в редукторах с номинальным моментом до 16 кНм монтируется на
подшипниках качения, что отражается в шифре буквой «К», например, ЦЗНК-355К. В
более мощных редукторах ведомый вал может монтироваться на 4 опорах для более
равномерного распределения нагрузки. В качестве опор применены подшипники
скольжения, более дешевые, простые при сборке-разборке и надежные в
эксплуатации. Такие редукторы получают в шифре букву «С», например, ЦЗНК-450С.
Смазка этих подшипников осуществляется вращением колес по каналам в плоскости
разъема подшипников. На других валах применены стандартные подшипники качения,
смазываемые барботажным способом. Для разгрузки подшипников от осевой нагрузки
в выходной и промежуточной передачах введены упорные гребни.
Для станков-качалок с одноплечим балансиром типа Mark II редукторы имеют увеличенный диаметр выходных валов, установленных на подшипниках качения. - Масса редукторов ЦЗНК при равных нагрузочных характеристиках до 25-30% меньше по сравнению с редукторами Ц2HIII.
- Возможность применения электродвигателей с меньшей мощностью, чем в станках-качалках типа СК, позволяет снизить потребление электроэнергии.
