Принципиальная схема работы технических средств отбора керна с обратной промывкой

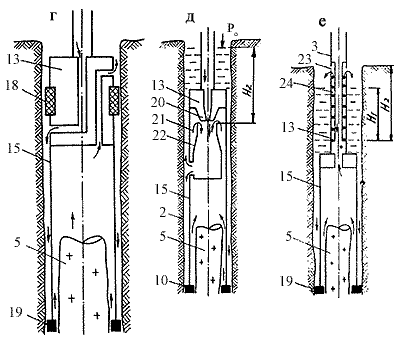

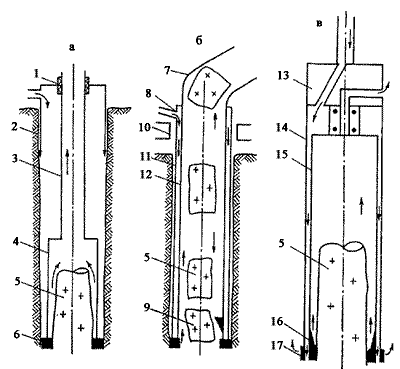

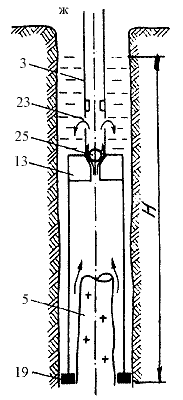

Рис. 8.5. Принципиальная схема работы технических средств
отбора керна с обратной промывкой.
а - г - технические средства с
обратной нагнетательной промывкой в керноприемной трубе; д, е - с
обратной всасывающей промывкой в керноприемной трубе; ж - с обратной
всасывающей периодической промывкой в керноприемной трубе.
1 - герметизатор
устья скважины; 2 - стенка скважины; 3 - бурильная труба; 4 - колонковая труба;
5 - керн; 6 - коронка; 7 - направление выхода керна; 8 - направление потока; 9 -
керн в момент отрыва от забоя; 10 - центрирующее устройство; 11 - наружная
колонна; 12 - внутренняя колонна; 13 - верхний переходник; 14 - наружная труба;
15 - керноприемная труба; 16 - внутренние резцы коронки; 17 - наружные резцы
коронки; 18 - уплотнительное устройство; 19 - коронка специальная; 20 - насадка;
21 - направление потока; 22 - диффузор; 23 - сливные отверстия; 24 - внутренняя
труба эрлифта; 25 - шарик обратного клапана.
