Превентор с гидроуправлением
Плашечные превенторы (рис. 8.2, 8.3) поставляются в комплекте противовыбросового оборудования или "россыпью".

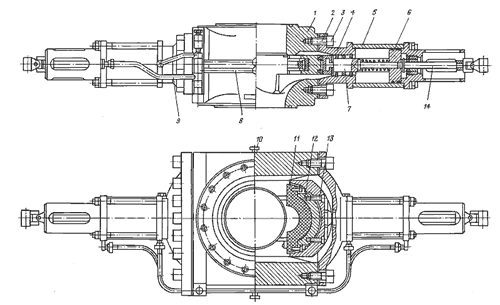

Рис. 8.2. Плашечный превентор с гидроуправлением
1 -
корпус; 2 - резиновые прокладки; 3 - винты; 4 - откидные крышки; 5 -
гидроцилиндр; 6 - поршень; 7 - шток; 8 - коллектор; 9 - трубопровод; 10 -
паропроводы; 11 - резиновые уплотнения плашек; 12 - сменные вкладыши; 13 -
корпус плашки; 14 - фиксирующий винт.
Превентор плашечный сдвоенный

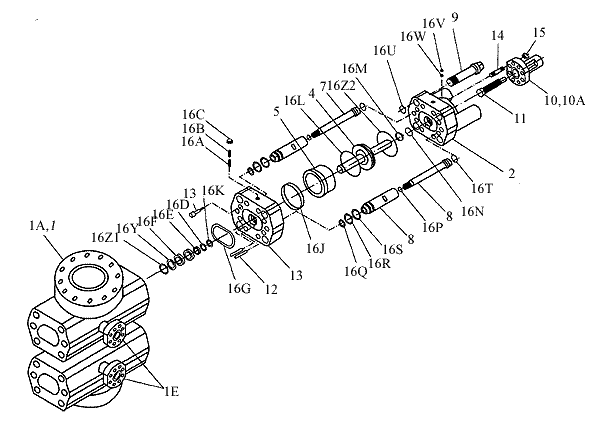

Рис. 8.З. Превентор плашечный сдвоенный
(Ду =180 мм, ру = 70 МПа)
1 -
корпус; 1А - фланец корпуса; IE - боковые отводы из под плашек с фланцами; 2
-крышка; 3 — промежуточный фланец корпуса; 4 — поршень гидроцилиндра; 5 —
гидроцилиндр; 6 - поршень для открытия крышки; 7 - поршень для закрывания
крышки; 8 - цилиндр для открытия крышки; 9 - болт крышки; 10 - корпус фиксатора
плашки; 11 - фиксатор плашки; 12, 14 — шпильки; 13 — болт крепления крышки и
промежуточного фланца корпуса; 15 - гайка; 16А - обратный клапан с уплотнением;
16В - втулка с уплотнением; 16С -пробка с уплотнением; 16D, Е, F, I, О, К, L, M,
N, P, R, S, U, T, Z — кольца уплотнительные
