Пневмоударные машины типа ПН

При бурении пневмоударниками применяются бурильные трубы муфтово-замкового соединения диаметром 50 мм. С целью улучшения очистки скважин от шлама, особенно   в слабообводнённых породах, желательно иметь бурильные трубы диаметром 63,5-73 мм.

Схема расположения оборудования при пневмоударном бурении показана на рис. 7.25.

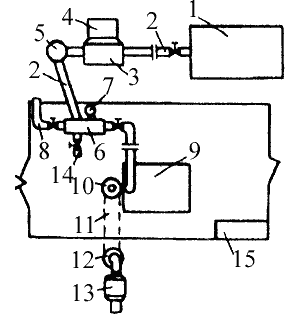

Рис. 7.25. Схема расположения оборудования при пневмоударном бурении.
1 — компрессор; 2 — воздухоподводящая линия; 3 — радиаторный холодильник; 4 — вентилятор; 5 — поверхностный влагоотделитель б — воздухораспределительная коробка; 7 — манометр; 8 — линия сброса воздуха; 9 — буровой станок; 10 — герметизатор; 11 — шламо-отводящая труба; 12 — циклон; 13 — вентилятор; 14 — отвод для подачи газожидкостной смеси и других вспомогательных целей; 15 — емкость для приготовленияДля выработки сжатого воздуха может быть применен компрессор, обеспечивающий давление воздуха не менее 0,7 МПа и производительность не менее 9 м³/мин.

Трубопровод от компрессора до устья скважины должен обеспечивать минимальные потери давления воздуха, для чего проходные сечения всех узлов линии должны быть не менее 8—10²см.

Воздухораспределительная коробка должна иметь кран, позволяющий при необходимости быстро перекрывать (открывать) подачу воздуха в скважину, и манометр. Устье скважины оборудуется герметизатором, шламоотводящей трубой и вентилятором для отсоса пыли, выходящей из скважины. Кроме того, с целью соблюдения чистоты воздуха вокруг бурового здания предусмотрен циклон со шламосборником. Использование шлама из циклона, шламовой трубы и керна позволяет собрать до 90% выбуренной породы. При бурении в многолетнемерзлых породах значение имеют уровни влажности и температуры поступающего в скважину сжатого воздуха. В обвязку включается радиаторный холодильник — трубчатый радиатор, обдуваемый вентилятором. В качестве радиатора может применяться теплообменник 1-й ступени охлаждения компрессора или радиатор с поверхностью теплообмена 15—20² м и с проходными сечениями не менее 8—10 см², рассчитанный на давление не менее 1,0 МПа. Для улавливания выделяющейся из воздуха влаги после холодильника устанавливается поверхностный влагоотделитель, а в состав снаряда включается погружной влагоотделитель.

Во избежание осложнений в связи с образованием сальников при малых водопротоках в скважину переходят на бурение газожидкостной смесью, что исключает слипаемость частиц шлама и улучшает их вынос за счет образования пены.

Раствор смеси может подаваться от насоса НБ1-16/25 через вентиль. Для приготовления раствора на буровой устанавливается емкость. При использовании газожидкостной смеси герметизатор устья скважины должен предотвращать выброс смеси в здание буровой. При этом из схемы исключается циклон и вентилятор.
