Подачи бурового инструмента при шнековом бурении

Определение подачи бурового инструмента при шнековом бурении

Итак, основным в технологическом режиме шнекового бурения в мягких породах является выбор таких значений подачи снаряда и частоты его вращения, которые обеспечивают непрерывный и полный вынос разрушенной породы шнеком.

На рис. 7.82 приведена номограмма зависимости частоты вращения n, радиуса шнека R  и подачи ∆h для  шнека с R =100  мм,  радиусом трубы  r = 45 мм,  шагом  спирали  s,  мм,  и коэффициентом трения породы о стенки скважины Fc = 0,9. Эту номограмму можно использовать для ориентировочного выбора значений подачи бурового инструмента, исходя из конкретных условий работы.

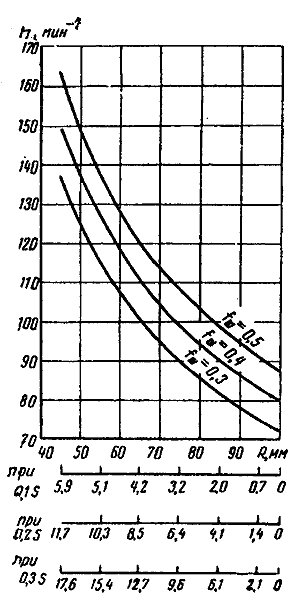

Рис. 7.82. Номограмма для определения подачи бурового инструмента при шнековом бурении.

Пример пользования номограммой:

1. Исходные данные: n =150 мин-1; коэффициент трения породы о шнек  fш= 0,4.
Найдя точку пересечения кривой fш= 0,4 с горизонтальной линией n =150, опускаемся по вертикали вниз, и находим максимально допустимую подачу для этих условий: ∆h =17,6 мм; при этом коэф. наполнения породой межвинтового пространства Кн= 0,3s; шнек работает всей шириной спирали (100—45 = 55 мм).

2. При бурении  достигнута  глубина  скважины,  при которой мощность привода недостаточна для работы с n =150 мин-1, а следующая ступень частоты вращения равна 110 мин-1. Аналогично п.1  находим ∆h =12,7 мм при Кн= 0,3s; шнек будет работать только частью ширины спирали (100—65 = 35 мм).

3. Если мощность привода недостаточна и при n =110 мин-1, можно принять ∆h = 8,5 мм при условии уменьшения Кн до 0,2 s.

Шнековое бурение в большинстве случаев может осуществляться без приложения к долоту дополнительной осевой нагрузки. Внедрение в мягких породах происходит под действием веса шнека с породой, а также реактивного усилия, возникающего при транспортировке разрушенной породы; это дополнительное усилие достигает 80— 120 даН на 1 м длины шнековой колонны. В ряде случаев в связи с этим возникает необходимость разгрузки долота во избежание резкого возрастания крутящего момента. Разгрузка осуществляется лебедкой или механизмом подачи.

Дополнительная осевая нагрузка прикладывается к долоту, достигая 1500—3000 даН при забуривании скважины, особенно в мерзлых породах, при бурении по сухим плотным глинам и пескам.
