Бурение поглощающих скважин с пониженным расходом промывочной жидкости

Гладкой наружной поверхностью втулка 3 контактирует с уплотнительными манжетами 6 и 7, установленными в корпусе по обе стороны продольного паза и предотвращающими перетекание жидкости в зазоре между втулкой и корпусом. С втулкой 3 скреплен указатель 8, выходящий через продольный паз в корпусе 1 к шкале 9, установленной на его наружной поверхности.

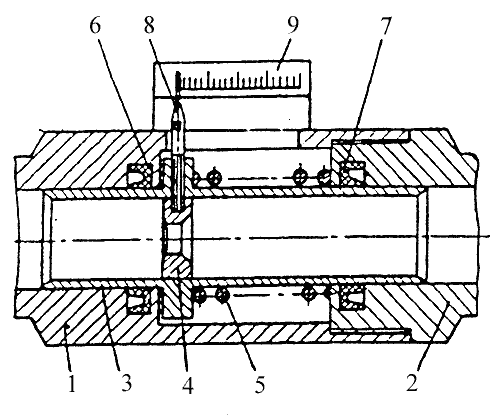

Рис.   7.50.   Расходомер   ТулНИГП   (по Н.  Г.  Егорову).

При прокачивании жидкости через диафрагму 4 возникает перепад давлений, пропорциональный величине расхода. Под действием усилия, создаваемого перепадом давлений, диафрагма 4 вместе со скрепленной с ней втулкой 3 перемещается в направлении потока, сжимая пружину 5, расположенную между буртиком втулки 3 и торцом второй детали корпуса (поз. 2). Указатель 8, скрепленный с втулкой 3, вместе с нею перемещается по продольному пазу в корпусе вдоль шкалы 9.
Перемещение диафрагмы с втулкой и указателем продолжается до тех пор, пока усилие от перепада давлений не уравновесится реакцией сжатой пружины. В этот момент указатель показывает на шкале абсолютное значение мгновенного расхода жидкости. Шкала расходомера градуируется с помощью мерной емкости или эталонного расходомера, который в этом случае подключается в магистраль последовательно с расходомером. Внутренний диаметр корпуса целесообразно иметь равным диаметру трубопровода, а устанавливать расходомер в магистрали нужно так, чтобы в непосредственной близости не было местных сопротивлений. Диаметр отверстия в диафрагме и жесткость пружины подбираются с таким расчетом, чтобы обеспечить достаточный размер шкалы и хорошую различимость показаний прибора.
В случае измерения расхода жидкостей, существенно отличающихся плотностью, может применяться двойная или тройная шкала.

 Техническая характеристика расходомера ТулНИГП

Для обеспечения надежного и устойчивого поддержания требуемого расхода промывочной жидкости буровой насос должен быть оснащен эффективным устройством для регулирования подачи. На практике регулирование подачи промывочной жидкости осуществляется трехходовыми кранами, пережимами отводного шланга, сменой цилиндровых втулок, путем использования ступенчатых коробок скоростей и т. п.

При использовании трехходовых кранов, пережимов отводного шланга и подобных им средств распределение потока жидкости в скважину и на сброс происходит пропорционально установленному соотношению размеров каналов и обратно пропорционально гидравлическим сопротивлениям в них. По мере заполнения колонковой трубы керном, при бурении пучащих пород и т. д. возрастают гидравлические сопротивления в промывочных каналах, что ведет к неуправляемому перераспределению подачи жидкости от насоса. При значительном увеличении гидравлических сопротивлений в буровом снаряде произвольное перераспределение потока промывочной жидкости может привести к полному прекращению подачи ее к забою скважины, в результате чего может произойти прижог породоразрушающего инструмента.

Чтобы этого не произошло, делитель потока должен устойчиво поддерживать заданную подачу промывочной жидкости в скважину независимо от изменения гидравлических сопротивлений в промывочных каналах.
Регулировать и поддерживать в заданных количествах подачу промывочной жидкости в скважину при переменном давлении рабочего потока позволяет сливной кран регулирования подачи промывочной жидкости в скважину.
