Механизм работы КСМ
Механизм работы КСМ основывается на регулировании центробежной силы при обращении компоновки вокруг оси скважины в направлении, заданном буровым станком, в связи с чем другие виды движения компоновки КСМ в скважине маловероятны.

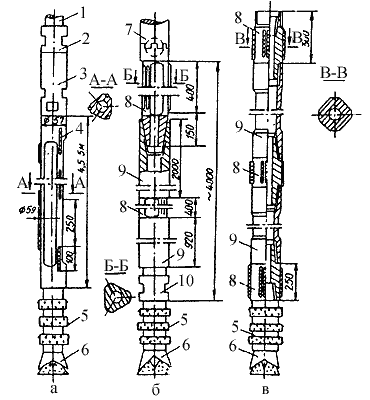

Рис. 9.7. Схемы центрирующих компоновок для бескернового
бурения шарошечными долотами.
1 - бурильная труба; 2 - ниппель трубы; 3 -
ниппеля; 4 -трехгранный стабилизатор; 5 - расширитель; 6 - долото; 7 - шарнир; 8
- трех- или четырехгранный центратор; 9 - толстостенная
труба.
На схеме а представлена компоновка диаметром 76, 59, 46 мм с трехгранным стабилизатором конструкции «Кировгеологии» длиной 4—6 м, грани которого армированы твердым сплавом ВК-8, что обеспечивает снижение интенсивности естественного искривления в 2—3 раза; увеличивается углубка за рейс на 10—20%, имеет значительный ресурс до 500 м (с реставрацией резьбовых соединений). На схеме б дана аналогичная компоновка диаметром 73 мм конструкции «Иркутского политехнического института», в которой стабилизатор изготовлен из коротких патрубков длиной 0,4 м, соединенных толстостенными трубами с удлиненными конусными резьбовыми соединениями и шарнирным переходником для устранения деформации компоновки при бурении. На схеме в компоновки КББ-59, 76 конструкции «Севзапгеологии» (Б.Е. Стеблова) с четырехгранными армированными центраторами и соединительными патрубками. Наработка на компоновку до первой реставрации составлена 65 м, общая до 200—300 м.
