Технические характеристики вентильных электроприводов ВВД
Привод состоит из электродвигателя, ротор которого выполнен на постоянных магнитах, и станции управления, питающей обмотку статора по специальному алгоритму.
Вентильные электродвигатели имеют возможность регулирования частоты вращения в диапазоне 250-1500 об/мин.
В конструкции вентильного электродвигателя применены материалы, комплектующие изделия и отработанные технические решения, которые в настоящее время используются в лучших конструкциях асинхронных погружных электродвигателей типа ПЭД. Вентильный электродвигатель имеет присоединительные размеры, обеспечивающие использование в его комплекте гидрозащиты, и подсоединение кабельных муфт, применяемых в серийных ПЭД.
| Показатели | Тип электродвигателя | |||||||
| ВВД 6 | ВВД 12 | ВВД 18 | ВВД 24 | ВВД 30 | ВВД 36 | ВВД 42 | ВВД 48 | |
| Мощность, при n=1000 об/мин, кВт | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 |
| Диапазон регулирования частоты вращения, об/мин | 250-1500 | |||||||
| Номинальный момент, Нм | 57,5 | 115,0 | 172,5 | 230,0 | 287,5 | 345,0 | 402,5 | 460,0 |
| Номинальный фазный ток, А | 15,0 | 15,0 | 15,0 | 15,0 | 21,5 | 27,0 | 36,0 | 36 |
| КПД при частоте вращения 1000 об/мин | 85,0 | 86,0 | 86,5 | 85,0 | 87,0 | 87,6 | 88,2 | 88,5 |
| Коэффициент мощности, cos φ | 0,99 | |||||||
| Скорость охлаждающей жидкости, м/сек, (не менее) | 0,01 | |||||||
| Диаметр корпуса, мм | 117 | |||||||
| Длина, мм | 1806,5 | 2566,5 | 3326,5 | 4086,5 | 4846,5 | 5606,5 | 6366,5 | 7126,5 |
| Масса, кг | 117 | 169 | 227 | 278 | 334 | 390 | 446 | 506 |
Технические характеристики вентильного электродвигателя типа ВВД 22-117
Вентильный двигатель предназначен для замены 4-х полюсных (n = 1500 об/мин) и 6-ти полюсных (n = 1000 об/мин) погружных асинхронных электродвигателей, работающих в составе серийных УЭВН. Диапазон регулирования частоты вращения до 1500 об/мин.
Технические характеристики вентильного электродвигателя типа ВВД 22-117 для привода погружных винтовых насосов (частота вращения до 1500 об/мин)
| Показатель | Частота вращения, об/мин | |||
| 1000 | 500 | 250 | ||
| Мощность, кВт | 22 | 11 | 5,5 | |
| Момент, Нм | 210 | |||
| Отношение перегрузочного момента к номинальному | 2 | |||
| Напряжение, В | 630 | 335 | 150 | |
| Ток, А | 22 | 21 | 20,5 | |
| Коэффициент полезного действия. % | 91 | 86 | 80 | |
| Коэффициент мощности, Cos φ | 0,99 | |||
| Минимальная скорость охлаждающей жидкости, м/сек | 0,01 | |||
| Перегрев обмотки статора при скорости охлаждения 0,01 м/сек, °С | 19 | 16 | 15 | |
| Максимальная температура перекачиваемой среды, °С | 100 | |||
| Габариты, мм | диаметр корпуса | 117 | ||
| длина | 3997 | |||
| Масса, кг | 278 | |||

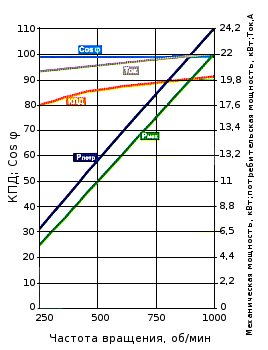

Нагрузочные характеристики ВВД 22-117
