Профиль одноствольных скважин

На рис.5.1 приводятся профили одноствольных скважин, а в табл.5.1 рекомендации по их выбору.

Зенитный угол прямолинейного профиля скважины (рис.5.2)

θ=β+φ-90°    (5.1)

где β - угол встречи оси скважины с геологическим объектом (рудным телом, пластом); φ - угол падения геологического объекта.

Таблица 5.1 Рекомендации но выбору профиля одноствольной скважины

Тип профиля	Рекомендации по выбору
Прямолинейный (рис.5.1, а)	На месторождениях, сложенных относительно однородными, согласно залегающими пластами горизонтальных или пологонаклонных (до 30°) пород и толщ полезных ископаемых
Искривлённый в одном направлении (рис.5.1, в)	На месторождениях, сложенных согласно залегающими наклонными пластами анизотропных или перемежающихся по твердости изотропных пород
С прямолинейным и криволинейными участками (рис.5.1, в)	В разрезах, сложенных породами относительно изотропными, залегающими горизонтально или пологонаклонно, а также анизотропными либо перемежающимися по твердости крутопадающими породами
Искривлённый в разном направлении (рис.5.1, г)	В сложных геологических условиях типа опрокинутых складок

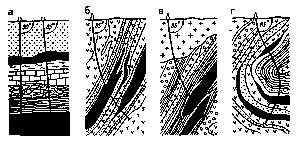

Рис.5.1. Типовые профили одноствольных скважин

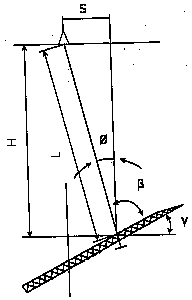

Рис.5.2. Схема к расчёту прямолинейного профиля скважины

Длина скважины до точки встречи рудного тела

             (5.2)

Расстояние S, на которое забой наклонной скважины удалится от вертикали (в м), определяется из выражения:

S = Htgθ            (5.3)
