Работа центробежного насоса в разветвленный трубопровод
На практике встречаются случаи, когда насос или насосная станция подают жидкость не одному потребителю, а нескольким по разветвленному трубопроводу. При этом требования потребителей, протяженность и сечения трубопроводов различны. На рис. 2.14 показана схема подачи жидкости одним насосом в два резервуара, находящиеся на разных уровнях.

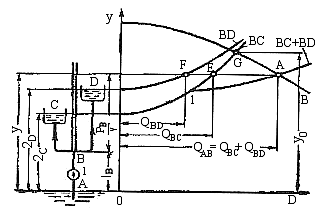

Рис. 2.14. Работа насоса на разветвленную сеть
Насос создает напор более высокий, чем уровни жидкости в резервуарах. Таким образом жидкость подается в оба резервуара. Пренебрегаем потерями напора в трубопроводе до разветвления точки В. Тогда характеристики трубопроводов ВС и BD будут представлены соответствующими кривыми, а насоса - кривой В.
Суммарная характеристика трубопроводов получается сложением абсцисс кривых ВС и BD и будет представлена кривой ВС + BD (от точки 1 до обозначения ВС + BD). Пересечение этой кривой с характеристикой насоса в точке А определяет режим его работы на разветвленный трубопровод. При этом общая подача будет равна QC + QD, а подача по отдельным ветвям трубопровода определится пересечением горизонтали, проведенной из точки А, с характеристиками соответствующих трубопроводов.
Во всех случаях работы насоса точка А должна быть в области его эффективного рабочего режима (см. рис. 2.14).
Возможно, что при оснащении системы насосом его напор будет больше требуемого, и подача насоса может значительно увеличиться. Насос будет работать не в рекомендуемой области и с подачей, отличной от требуемой. Если насос нельзя заменить, то необходимо отрегулировать его.
