Труборазворот РТ-1200-2М
Труборазворот РТ-1200-2М (рис. 3.17) получил наибольшее применение при колонковом геологоразведочном бурении. Механизм устанавливается на устье скважины. Включает в себя раму, электродвигатель, редуктор, водило, ведущую и подкладную вилки.
Применение соответствующих вилок позволяет выполнять свинчивание и
развинчивание любых бурильных и утяжеленных труб геологоразведочного сортамента,
имеющих прорези в замках.
Техническая характеристика труборазворота РТ-1200-2М
| Максимальный крутящий момент, даН∙м | 400 |
| Частота вращения водила, с-1 (мин-1) | 1,33(80) |
| Время свинчивания и развинчивания, с | 4-5 |
| Масса удерживаемого груза, т, не более | 16,0 |
| Диаметр проходного отверстия,
мм: с центратором/без центратора |
155/205 |
| Тип электродвигателя | Фланцевый 4АМС100 4УЗ |
| Мощность двигателя, кВт | 3,2 |
| Частота вращения, с-1 (мин-1) | 22,8(1390) |
| Габариты, мм | 885x495x715 |
| Масса (без вилок), кг | 255 |

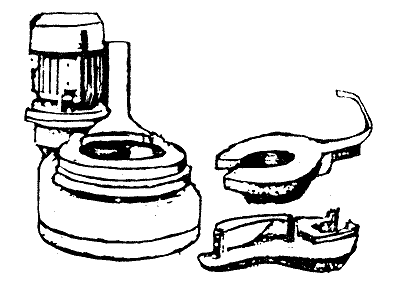

Рис. 3.17. Труборазворот РТ-1200-2М
