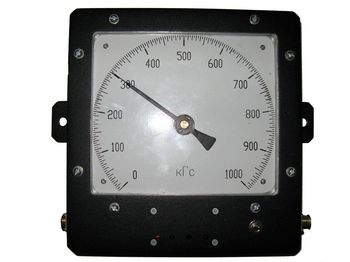

Описание индикатора натяжения стрелочный САФ.УС-1
Индикатор натяжения стрелочный САФ.УС-1 предназначен для индикации входного напряжения в аналогом виде, имитируя стрелочный прибор. Указатель можно использовать для индикации натяжения троса, проволоки или геофизического кабеля при спуско подъемных операциях скважинных приборов, оборудования и инструментов. В основном входит в состав комплексов приборов серии САФ.КПСП для измерения моментальной силы натяжения при извлечении элементов подземного оборудования с ценой деления не более 5 килограмм.
Технические характеристики индикатора натяжного стрелочного САФюУС-1
|
Рабочий диапазон температур, °С |
-40...+55 |
|
Класс точности |
2,5 |
|
Входное напряжение, В |
0...5 |
|
Напряжение питания, В |
12...24 |
|
Ток потребления, среднее, А |
0,25 |
|
Угол поворота стрелки, ° |
270 |
|
Дискретность, ° |
0,9 |
|
Входное сопротивление, кОм |
100 |
|
Климатическое исполнение |
УХЛ3 |
|
Условия хранения в упаковочном ящике |
2С |
|
Группа механического исполнения |
М34 |
|
Габариты, мм, не более |
260×210×70 |
|
Масса, кг, не более |
3 |
