Общий вид сепараторов
На рис. 8.19 и 8.20 показан общий вид сепараторов бурового раствора под шифром СРБ-1 и конструкции под шифром П12.10.

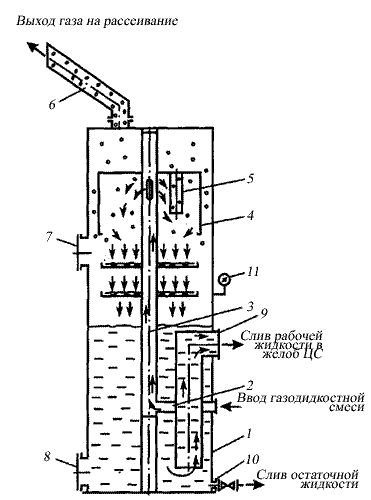

Рис. 8.19. Схема сепаратора бурового раствора СРБ-1
1-
корпус; 2 - патрубок для ввода смеси; 3 - труба несущая; 4 - камера первичной
сепарации; 5 - патрубок газовый; 6 - патрубок для рассеивания газа; 7 - люк
верхний; 8 - люк нижний; 9 - патрубок слива рабочей жидкости - гидроэатвор; 10 -
патрубок для слива остаточной жидкости; 11 – манометр.

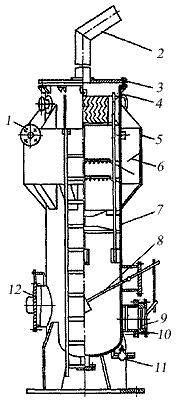

Рис. 8.20. Сепаратор П12.10
1 - патрубок для ввода
газожидкостной смеси; 2 - патрубок для сброса газа; 3 - крышка; 4 - блок
решеток; 5 - обечайка; б - тарелка; 7 -корпус; 8 - поплавок; 9 - затвор
шиберный; 10 - фланец; 11 - запорный кран; 12 - люк нижний.
