Ввод коммуникаций из НКБ в буровое здание
Ввод нагнетательных и всасывающих шлангов, электрического кабеля пульта управления и троса из насосно-компрессорного блока в буровое здание выполнен через технологический люк 1 НКБ и люк 2 бурового здания (рис. 7.72).
Люк имеет крышку с утеплителем, крепящуюся винтами при завершении работ. Через люк 2 в приемные емкости бурового здания перекачиваются техническая вода или структурированные буровые растворы, доставляемые на буровую специальными водовозками на гусеничном или колесном ходу.

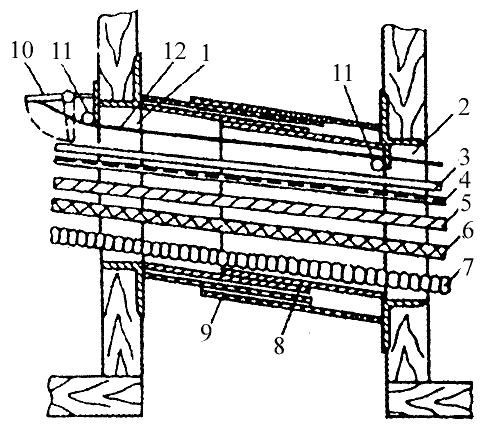

Рис. 7.72. Схема ввода коммуникаций из НКБ в буровое
здание.
1 — люк НКБ; 2 — люк бурового здания; 3 — гибкий шланг манометра
компрессора; 4 — кабель выносного пульта управления; 5 — шланг подвода сжатого
воздуха к пеноразрушителю; 6 — нагнетательный шланг ГЖС; 7 — всасывающий шланг
дозировочного насоса; 8 — телескопический кожух; 9 — брезентовый рукав; 10 —
шарнирный рычаг управления трехходовым краном; 11 — направляющий ролик; 12 —
трос управления трехходовым краном
При отрицательных температурах с целью предотвращения замерзания раствора ПАВ и ГЖС в шлангах всасывающей и нагнетательной магистралей между люками 1 НКД и 2 бурового здания устанавливают специальный телескопический фанерный кожух 8, обеспечивающий соединение люков, находящихся на разных уровнях и смещенных по оси. На телескопический кожух 8 надевается брезентовый рукав 9, предохраняющий от атмосферных осадков и потерь тепла. В КНБ постоянно поддерживается положительная температура, при работе компрессора вентилятор обеспечивает интенсивное перемещение теплого воздуха по телескопическому кожуху.
