Аварийный инструмент
Аварийный инструмент (рис. 7.91, табл. 7.58) предназначен для ликвидации осложнений при ударно-канатном бурении в связи с обрывом каната (ерши однорогий и вилкообразный) или в случае разъединения резьбовых соединений инструмента (ловитель).

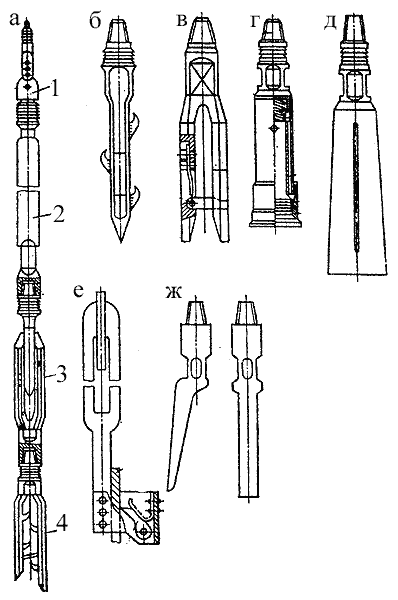

Рис. 7.91. Аварийный инструмент для ударно-канатного
бурения.
а — снаряд для извлечения каната: 1 — канатный замок; 2 —
ударная штанга; 5 — раздвижная штанга; 4 — двурогий ерш; б —
однорогий ерш; в — ловитель желонки (за дужку); г — ловитель с
плашками; д — ловильный колокол; е — канаторезка; ж —
боковое долото.
Таблица 7.58. Размеры аварийного инструмента
| Ловитель | Однорогий ерш | Вилкообразный ерш | |||
| Шифр | Диаметр, мм | Шифр | Диаметр, мм | Шифр | Диаметр, мм |
| БИ030600А
БИ030800А БИ031000А БИ031600С БИ031600С |
112 140 165 188 220 |
БИ070800С БИ071000С БИ071200С |
150 185 250 |
БИ080800С БИ081200С |
185 285 |
