Канатный замок, раздвижная штанга
Канатный замок — устройство для соединения каната с инструментом (рис. 7.89), обеспечивает благодаря наличию втулки поворот инструмента при его подъеме после удара о забой. Для этого используется канат прямой левой свивки, который при подъеме под действием веса инструмента растягивается и раскручивается, проворачивая инструмент вправо.
В момент удара инструмента о забой под влиянием упругости ветвей канат сжимается и закручивается, проворачивая втулку в корпусе замка влево. Угол поворота долота после каждого удара тем больше, чем тяжелее буровой снаряд, чем тоньше и длиннее канат. Для желоночных и талевых канатов обычно выбирают канаты крестовой свивки. Параметры канатного замка приведены в табл. 7.57.
Таблица 7.57. Техническая характеристика канатных замков и раздвижных штанг
| Номинальные размеры резьбы, мм | Диаметр, мм | Длина, мм | Масса, кг | |||
| Замка | Раздвижной штанги | Замка | Раздвижной штанги | Замка | Раздвижной штанги | |
| 50x76 | 110 | 120 | 600 | 1620 | 37,7 | 112 |
| 69x95 | 140 | 160 | 700 | 1795 | 55,8 | 166 |
| 82x107 | 165 | 190 | 750 | 1920 | 77,3 | 245 |
| 101x127 | 188 | 220 | 800 | 2030 | 95,0 | 340 |
| 107x152 | 220 | 260 | 900 | 2235 | 127,0 | 490 |
Раздвижная штанга — рабочие ножницы (рис. 7.89, табл. 7.57) состоит из двух звеньев, скользящих одно в другом. Рабочий ход звена составляет 250 мм, а аварийный — 500 мм. В момент удара долота о забой верхнее звено опускается и при подъеме ударяет по нижнему звену, облегчая отрыв долота от забоя и выбивание снаряда — в случае его прихвата в вязких и трещиноватых породах.

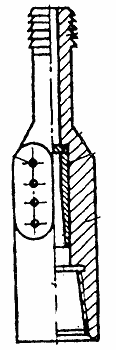

Рис. 7.89. Канатный замок
