Буровой снаряд для ударного бурения гидрогеологических скважин

Иногда добавляют короткую ударную штангу. Одностворчатая желонка с плоским клапаном — основной универсальный тип этого инструмента (табл. 7.56, рис. 7.88, а).

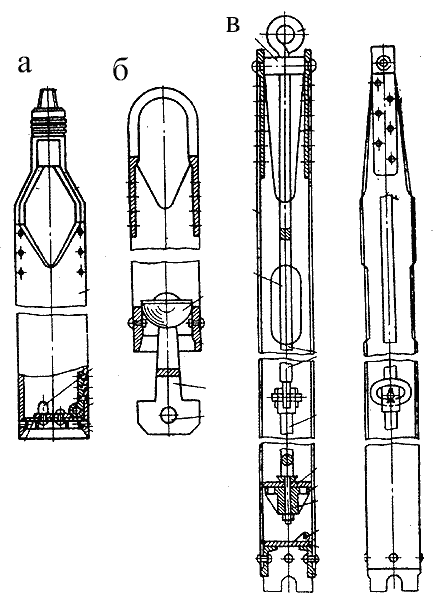

Рис. 7.88. Желонки.
а — с плоским клапаном; б — с полусферическим клапаном; в — поршневая желонка.

Таблица 7.56. Техническая характеристика желонок

Желонка с полусферическим клапанам и копьем (см. табл. 7.56, рис. 7.88, б) применяется для забора разжиженной массы и при проходке песков. Полусферический клапан обеспечивает плотное закрытие желонки, а копье — предварительное рыхление породы.

Поршневая желонка используется при бурении обводненных песков и плывунов, а также при разведке россыпных месторождений. Ее устройство видно на рис. 7.88, в. При постановке желонки на забой поршень при открытом клапане опускается до башмака. При подъеме желонки поршень перемещается в верхнее положение при закрытом клапане. При этом выше поршня в желонке образуется разряжение и вода со шламом, приподнимая плоский клапан, входит в желонку. Для освобождения желонки поршень переводят в верхнее положение выше окон в стенке желонки.
