Трубодержатель ТР2-12.5
Трубодержатель ТР2-12.5 (рис. 7.14) предназначен для удержания бурового снаряда ССК на устье скважины и восприятия крутящего момента при свинчивании и развинчивании резьбовых соединений труб вручную; относится к устройствам рычажного типа с дистанционным управлением от гидросистемы станка.
Корпус трубодержателя упирается двумя рычагами 6 в плиту-основание 5, другие концы рычагов сжимают плашки 4, удерживающие бурильную трубу. Чем больше вес бурильной колонны, тем сильнее сжимаются плашки. Кроме того, усилие на плашки передается от штока гидроцилиндра 2, благодаря чему производится дистанционно зажим и разжим трубы.

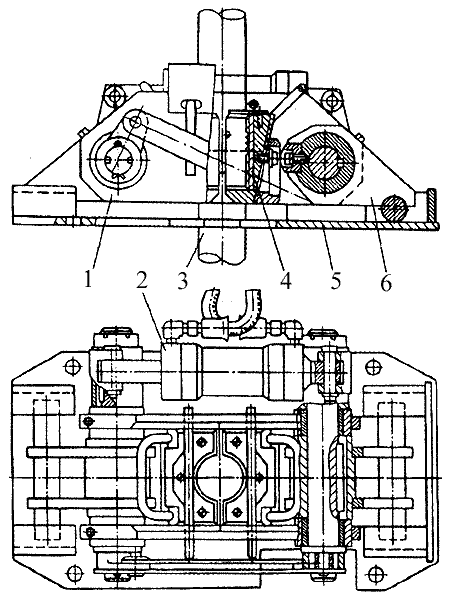

Рис. 7.14. Гидравлический трубодержатель
ТРГ-12,5.
1 - корпус; 2 - гидроцилиндр; 3 - бурильная труба; 4 - плашки; 5 -
плита-основание; 6 - рычаги.
Техническая характеристика трубодержателя
ТР2-12.5
Наружный диаметр бурильных труб ССК, мм | 43, 55, 70 |
Максимальная (кратковременная) грузоподъемность, кН | 200 |
Диаметр удерживаемых труб, мм | 43, 55, 70 |
Удерживаемый крутящий момент, кН·м | 1,5 |
Давление в гидросистеме, МПа | 5,0 |
Масса (без плиты и гидросистемы), кг | 75 |
Наружная поверхность плашки 4 (см. рис. 7.14) выполнена эксцентрично относительно внутренней поверхности и имеет возможность углового перемещения в сторону подпружиненного более тонкого края. Благодаря этому, при развинчивании труб, когда требуется наибольший удерживающий момент, происходит дополнительное заклинивание трубы и тем больше, чем больше угол поворота зажатой трубы с плашками. Гидросистема трубодержателя включает гидроцилиндр, золотник управления, кран и рукава со штуцерами. Для подключения к маслонасосу бурового станка необходимо приварить боковые штуцеры к напорной и сливной магистралям гидросистемы станка. Разжим и зажим колонны труб обеспечивается поворотом рукоятки золотника управления в соответствующую сторону или, при отказе гидравлики, съемной ножной педалью. Спуск и подъем колонны проводится при раскрытом трубодержателе, не извлекая обоймы с плашками; при бурении плашки удаляются.
