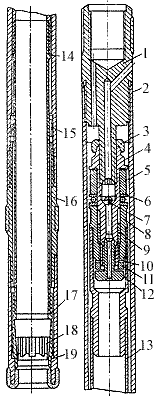

Рис. 8.12. Двойная колонковая труба типа ТДН-0 (ТДН-2/0) конструкции ВИТР.
1 - износостойкий переходник; 2 - наружная труба; 3 - гайка; 4 - корпус; 5, 8, 9 - втулки; 6 - подшипник; 7 - шарик; 10, 11 - шайбы; 12 - пробка; 13 - кернопри-емная труба; 14 - кольцо; 15 - наконечник; 16 - алмазный расширитель; 17 - корпус рвателя; 18 - кольцо рвательное; 19 - алмазная коронка.

Межтрубный зазор рассчитан на пропуск густых промывочных жидкостей. Жидкость контактирует с керном только на коротком участке ниже кернорвательного кольца. Предусмотрено бурение как с прямой промывкой (при наличии резьбовой пробки в боковом канале верхнего переходника), так и с разделением потока под торцом коронки (без пробки в боковом канале) за счет увеличения гидравлического сопротивления в затрубном кольцевом зазоре. При этом часть потока направляется вместе с раздробленным керном в керноприемную трубу и выходит через боковой канал верхнего переходника.

Двойная колонковая труба ТНД-0 (ТНД-2/0) имеет подшипниковый узел открытого типа и керноприемное устройство со специальной алмазной коронкой.
Подшипниковый узел состоит из верхнего переходника 1, соединенного резьбами с наружной трубой 2 и корпусом 4, в котором размещается сигнализатор самоподклинивания керна, упорный подшипник 6 и соединительная муфта. К муфте на резьбе присоединяется внутренняя керноприемная труба 13, в нижней части соединенная с рвательным устройством. К наружной трубе через алмазный или твердосплавный расширитель 16 крепится специальная алмазная коронка 19, снабженная пакерным поясом.

Промывочная жидкость по сверлению в переходнике 1 попадает в колонковый зазор между наружной и внутренней трубами и выходит в скважину выше забоя по промывочным каналам в теле алмазной коронки. Так как гидравлическое сопротивление на уровне пакерного пояска коронки и расширителя в скважине больше, чем на забое, основная часть промывочной жидкости устремляется через рвательное устройство в керноприемную трубу, обеспечивая обратную промывку. Из керноприемной трубы 13 жидкость попадает в скважину по сверлению в переходнике 1.
При самозаклиниваниях керна на керноприемную трубу 13 передается часть осевой нагрузки. При значениях осевой нагрузки 200 - 400 даН и более сигнализатор самозаклинивания сжимается, перекрывая каналы для прохода жидкости в кольцевой зазор между наружной и внутренней трубами. Повышение давления жидкости отмечается манометром на буровом насосе, что свидетельствует о возникновении самозаклинивания керна.

 Техническая характеристика двойных колонковых труб ТНД-0 (ТНД-2/0)
