Вставной скважинный насос с верхним расположением замка

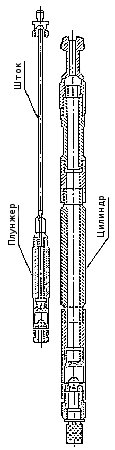

Устройство скважинного штангового насоса НБ1 с верхним расположением замка

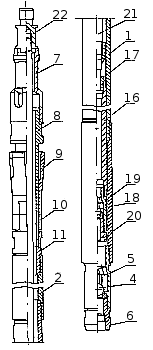

Насос с верхним расположением замка, изображенный на рисунках 3 и 4, состоит из цилиндра 1 с навернутыми на него удлинителями: верхним 2 и нижним 3. В нижний удлинитель ввернут всасывающий клапан, состоящий из пары «седло-шарик» 4, корпуса  клапана  5  и  наконечника 6. В верхний  удлинитель ввернут замок, адаптированный к замковой опоре НМ (по стандарту API с якорем на насосе) - приведен на рисунке 3 - или к опоре ОМ, оснащенной якорем, (для насосов по ГОСТ Р 51896-2002) - приведен на рисунке 4.

Соответственно первый замок состоит из клетки направляющей 7, ниппеля упорного 8, якоря 9, контргайки 10 и переводника 11. Второй замок включает в себя клетку направляющую 12, ниппель упорный 13, конус 14 и защитную втулку 15.

  Рис. 3.                                  Рис. 4.

Внутри цилиндра 1 с зазором, соответствующим посадке, установлен плунжер 16, в резьбовые концы которого ввернуты нагнетающий клапан и клетка плунжера 17. Нагнетающий клапан состоит из пары «седло-шарик» 18, корпуса клапана 19 и наконечника 20. Клетка плунжера посредством конической резьбы соединена со штоком 21. С противоположного конца на шток навернут переводник штока 22. В расточке верхнего удлинителя насоса со вторым типом замка (под замковую опору ОМ) установлен упор 23, ограничивающий ход плунжера вверх. (Ограничителем хода для насосов с первым типом замка является нижний торец упорного ниппеля).

НВ1Б - вставные насосы с верхним расположением замка с усл. диаметром от 27 мм до 57 мм включительно

  В таблицах буквами S, Н и L зашифрованы уменьшенные в 100 раз величины:

S - ход плунжера от 1200 мм до 3500 мм
Цифровое обозначение: S = 12, 15, 18, 20, 25, 30, 35.

Н - напор от 1200 м до 2000 м
Цифровое обозначение: Н = 12, 15,  20.

L - длина плунжера от 1200 до 1800 мм
Цифровое обозначение: L = 12, 15, 18.

Насосы устанавливаются в стандартные цанговые замковые опоры ОМ-60, ОМ-73, ОМ-89 или в замковые опоры "арланского" типа ОА-32, ОА-44, ОА-57 с посадкой "конус в конус".

Насосы, изготавливаемые по стандарту API, устанавливаются в замковые опоры типа НМ-60, НМ-73, НМ-89.

Соответствующее обозначение

по ГОСТ Р51896-02 по API-11 АХ пo OCT 26-16-06-86
60-HB1B-27(29)-S-L 20-106RHAM-XX-X-X НВ1Б-27(29)-S-Н
60-HB1B-32-S-L 20-125 RHAM-XX-X-X HB1B-32-S-H
73-HB1B-38-S-L 25-150 RHAM-XX-X-X HB1B-38-S-H
73-HB1B-44-S-L 25-175 RHAM-XX-X-X HB1B-44-S-H
89-HB1B-57-S-L 30-225 RHAM-XX-X-X HB1B-57-S-H
