Модификации бурильных труб ТБСУ

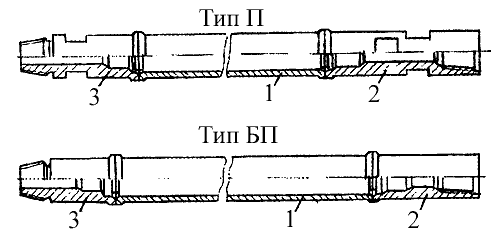

Рис. 3.1. Бурильная труба
ТБСУ.
Таблица 3.6 Сортамент бурильных труб
ТБСУ
| Обозначение размера труб | Номинальные размеры, мм | Расчетная масса1 м трубы с приваренными замками, кг | ||||||
| Тела | трубы | Сварного соединения | Приваренного замка | |||||
| D | δ | D2 | d2 | D1 | А | С прорезями | Без прорезей | |
| 43x4,5 | 43,0 | 4,5 | 44,0 | 16,0 | 43,5 | 3-34 | 5,12 | 488 |
| 55x4,5 | 55,0 | 4,5 | 56,0 | 22,0 | 22 | 3-.45 | 7,47 | 7,12 |
| 63,5x4,5 | 63,5 | 4,5 | 64,5 | 28,0 | 64 | 3-53 | 8,82 | 8,24 |
| 70x4,5 | 70,0 | 4,5 | 71,0 | 32,0 | 70,5 | 3-57 | 9,76 | 8,82 |
| 85x4,5 | 85,0 | 4,5 | 86,0 | 40,0 | 85,5 | 3-67 | 13,82 | 12,7 |
Данные по трубам других размеров - в ГОСТ Р 51245-99.
Таблица 3.7. Номинальные размеры (мм) приваренных
замков
| Обозначение размера
трубы |
D1 | d | l1 | s | l | l2 | l | l1 | ||
| Замки с прорезями | Замки без прорезей | Замки с прорезями | Замки без прорезей | |||||||
| 43 х 4,5 | 43,5 | 16 | 40 | 30 | 45 | 60 | 180 | 160 | 235 | 195 |
| 55 х4,5 | 55,5 | 22 | 40 | 41 | 50 | 70 | 195 | 175 | 255 | 215 |
| 63,5х4,5 | 64,0 | 28 | 45 | 46 | 60 | 80 | 220 | 200 | 285 | 240 |
| 70 х 4,5 | 70,5 | 32 | 45 | 46 | 60 | 80 | 220 | 200 | 285 | 240 |
| 85 х 4,5 | 85,5 | 40 | 50 | 55 | 70 | 90 | 250 | 225 | 315 | 265 |
Данные по трубам других размеров - в ГОСТ Р 51245-99.
Отклонение от соосности приварки замков к телу трубы не должно превышать 0,3 мм у сварного шва и 0,1 мм на 100 мм длины детали приваренного замка у ее торца.
Форма и размеры профиля резьбы (правой и левой) должны
соответствовать указанным на рис. 3.2 и в табл. 3
8. Трубы ТБСУ изготавливаются из нормализованной (вид упрочнения
обозначается Н) легированной стали марки 36Г2С (ГОСТ 4543) с поверхностной
закалкой токами высокой частоты (вид упрочнения - НЗ).
Механические
свойства материала тела трубы и сварного шва соединения
должны соответствовать указанным в табл.
3.4.
Кривизна (отклонение от прямолинейности) труб ТБСУ - не более 1 мм на метр длины на любом участке, общая кривизна, измеренная в середине трубы,- не более 1/2000 ее длины.

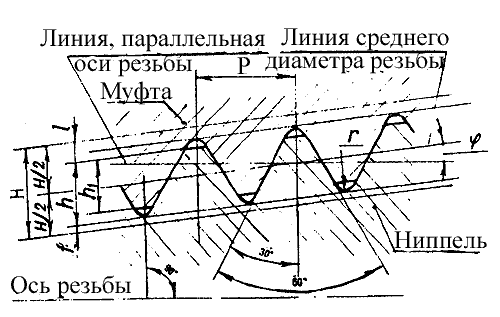

Рис.3.2. Форма профиля резьбы бурильных труб ТБСУ.
Таблица 3.8. Размеры (мм) профиля резьбы приваренных замков
(см. рис. 3.2)
| Элементы профиля резьбы | Размер резьбы А | |
| 3 - 34 | 3 - 45; 3 - 53; 3 -57; 3 - 67 | |
| Число ниток на длине 25,4 мм | 6 | |
| Шаг резьбы Р | 4,233 | |
| Высота остроугольного профиля Н | 3,658 | 3,654 |
| Высота профиля резьбы h | 1,926 | 2,500 |
| Рабочая высота профиля h1 | 1,464 | 2,192 |
| Радиус закругления впадин r | 0,635 | 0,423 |
| Высота среза вершин l | 1,097 | 0,731 |
| Усечение впадины f | 0,635 | 0,423 |
| Угол уклона φ | 4°45'48 " | 5°42'38" |
| Конусность резьбы (2tg φ) | 1:6 | 1:5 |
