Технические средства для приготовления промывочных жидкостей

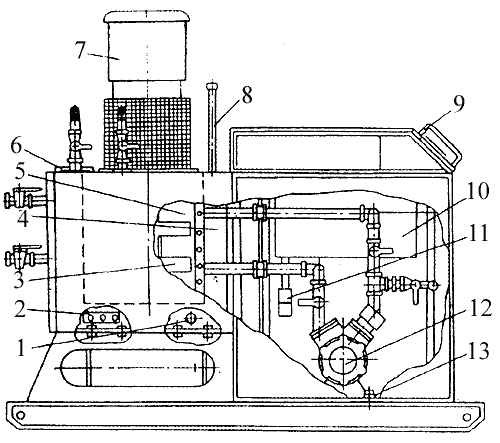

Рис. 10.4. Установка для приготовления полимерных растворов ППР (ВИТР).
1 — температурное реле; 2 — нагревательные элементы; 3 — перемешивающее устройство; 4 — водяная рубашка; 5 — бак для перемешивания растворов; 6 — загрузочное устройство; 7 — электродвигатель; 8 — термометр; 9 — пульт управления; 10 — шкаф управления; 11 — штекерный разъем; 12 — вихревой насос с электродвигателем; 13 — болт заземления.

Раствор перемешивается в баке, установленном в водяной рубашке, снабженной нагревательными элементами. Внутри бака находится перемешивающее устройство, приводимое в действие электродвигателем. Вихревой насос типа ВКС-1/16 обеспечивает закачивание жидкости в емкость водяной рубашки, наполнение бака (объемом 250 л) водой или полимерным реагентом и откачивание готового раствора. Контроль за температурой нагрева осуществляется с помощью реле.

Техническая характеристика установки ППР
