Технические теодолиты
Технические теодолиты предназначены для угловых измерений при прокладке теодолитных и тахеометрических ходов, в съемочных сетях, при инженерных, геологических и линейных изысканиях, при переносе проектов в натуру, при геодезическом обеспечении строительства и т. п. Технические теодолиты обычно имеют небольшие размеры и массу, просты в использовании, снабжены простейшим отсчетным приспособлением — односторонними штриховыми и шкаловыми микроскопами.

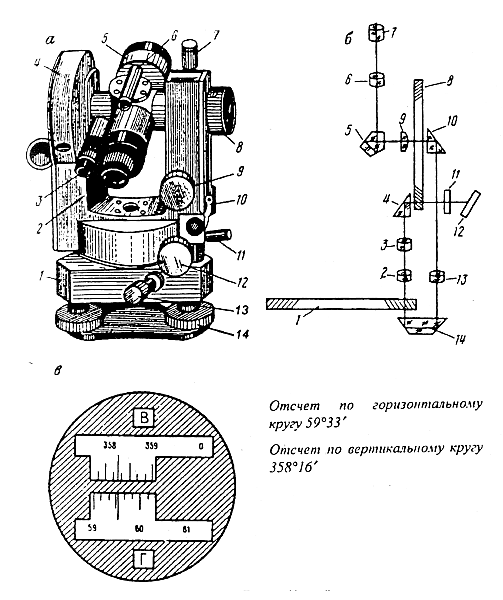

Рис. 1.77.
Теодолит ТЗО:
а. Устройство Т-30: 1 — подставка; 2, 3 — окулярные кольца
окуляра и отсчетного микроскопа; 4 — вертикальный круг; 5 — зрительная труба; 6
— визир; 7 — закрепительный винт трубы; 8 — кремальера; 9 — наводящий винт
трубы; 10 — цилиндрический уровень; 11,12 — закрепительный и наводящий винты
алидады; 13 — закрепительный винт лимба; 14 — подъемный винт;
б. Оптическая
схема Т-30:1 — горизонтальный круг; 2, 3, 6,13 — линзы; 4,10,14 — призмы; 5 —
пситапризма; 7 — окуляр отсчетного микроскопа; 8 — вертикальный круг; 9 — сетка;
11 — матовое стекло; 12 — зеркало
Теодолит Т15 имеет односторонню систему отсчитывания по кругам с передачей изображения штрихов в пол зрения одного шкалового микроскоп, (рис. 1.78). Имеется возможность использования Т15 по трехштативному методу. На базе Т15 создан теодолит Т15К со зрительной трубой прямого изображения и компенсатором при вертикальном круге, работающем в диапазоне ±3' (Т15 и Т15К выпускались с 1973 по 1981 г.).

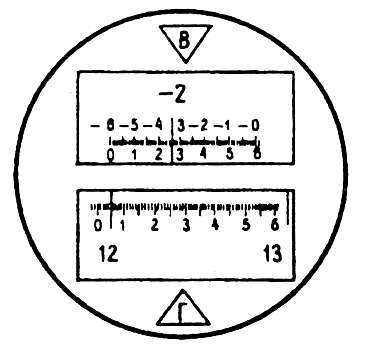

Рис. 1.78.
Поле зрения шкалового микроскопа теодолитов с секторной оцифровкой вертикального
круга (Т15К, 2Т15, 2Т5, 2Т5К). Отсчеты: по горизонтальному кругу — 12°05,65'; по
вертикальному кругу — 2° 34,64'
Теодолиты ТЗО, 2Т30 имеют одностороннюю отсчетную систему, оценка доли деления круга выполняется на глаз по неподвижному индексу. На рисунке 1.79 отсчеты по горизонтальному кругу: а — 70°05', б — 18°02,0', в — 111°37,5'; по вертикальному: а — 358°46', б +1°36,5', в - 0°42,5'.

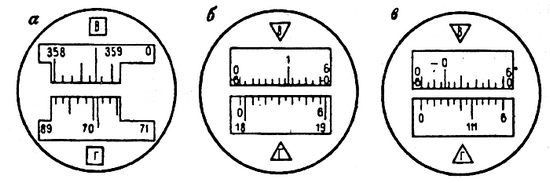

Рис. 1.79. Поле зрения отсчетного устройства теодолита: а — ТЗО; б— 2Т30 при положительном угле наклона; в — 2Т30 при отрицательном угле наклона
