Принцип совмещенного отсчета
Для исключения влияния эксцентриситета отсчеты берут по диаметрально противоположным штрихам лимба (по I и II верньерам) и из них находят среднее значение. В оптических теодолитах изображение диаметрально противоположных штрихов а и b лимба передается и поле зрения оптического микрометра (рис. 1.82).

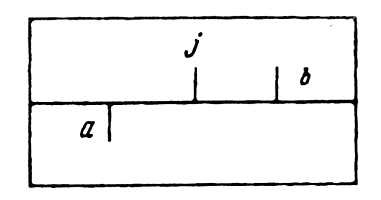

Рис. 1.82. Изображение диаметрально противоположных штрихов лимба
Для определения по лимбу отсчета М, свободно от влияния эксцентриситета, необходимо найти значение «младшего» штриха а, измерить расстояние ab между изображением диаметрально противоположных штрихов а и b и половину этого расстояния, выраженного в угловой мере, прибавить к; значению «младшего» отсчета, т. е.
М = а + аb / 2.
