Нивелир Ni - 007
Нивелир Ni - 007 с компенсатором (рис. 1.95) имеет форму перископа, используется для нивелирования II, III и IV классов.

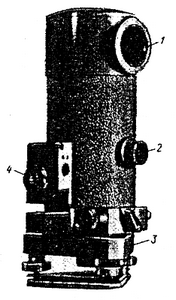

Рис. 1.95. Нивелир с компенсатором Ni-007: 1 — объектив трубы; 2 — головка отсчетного устройства; 3 — подставка нивелира; 4 — окуляр трубы
Увеличение зрительной трубы — 31,5х, диапазон работы компенсатора 10', чувствительность компенсатора — 0,15". Визирный луч (рис. 1.96) проходит через защитное стекло 1, пентапризму 2, объектив 3. Между сеткой нитей 7 и фокусирующей линзой находится компенсатор — подвешенная в точке 9 на металлической ленточке-рычаге прямоугольная призма 6. При наклоне нивелира на малый угол а < 10' визирная ось автоматически устанавливается в горизонтальное положение с точностью от 0,5 до 1" в зависимости от угла наклона прибора. Пентапризму используют в качестве оптического микрометра. Юстировку угла i выполняют винтами сетки нитей. При нивелировании II класса ввиду сравнительно небольшого увеличения трубы (31,5х) расстояние от нивелира до реек рекомендуют не более 35 м.

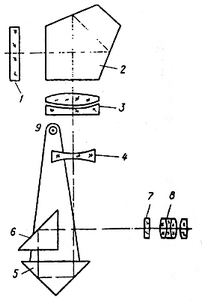

Рис. 1.96. Оптическая схема нивелира Ni-007:
1 — защитное
стекло, 2 — пентапризма; 3 и 4 — линзы объектива; 5 — компенсатор; 6 —
прямоугольная призма; 7 — сетка нитей; 8 — окуляр; 9 — точка подвеса
компенсатора
