Устойство забойного двигателя типа ТПС-У
Турбинно-винтовые забойные двигатели типа ТПС-У (рис. 3.54) состоят из взаимозаменяемых двух или трех турбинных секций, шпиндельной секции с осевой опорой и преобразователя частоты вращения выходного вала.

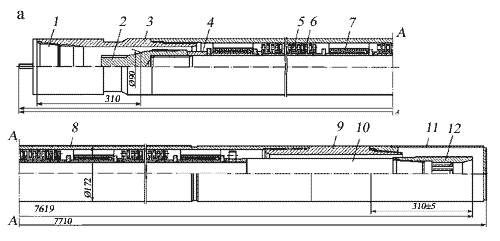

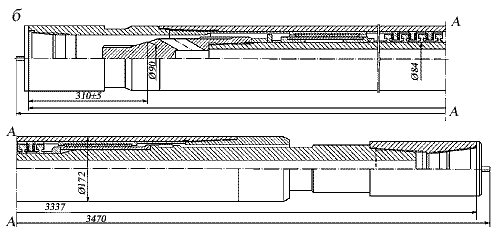

Рис. 3.54. Универсальный турбинно-винтовой двигатель типа
ТПС-У:
а — турбинная секция; б — шпиндель; 1 — пробка к
резьбе верхнего переводника; 2, 12 — полумуфты; 3, 9 — переводник; 4 — кольцо;
5, 6 — турбина (статор, ротор); 7 — опора радиальная; 8 — корпус; 10 — вал; 11 —
колпак.
