Статор турбины
Статор турбины (рис. 3.13) изготовлен из полимерного материала и имеет вид незамкнутого кольца, во внутреннем ободе которого размещена кольцевая пружина.

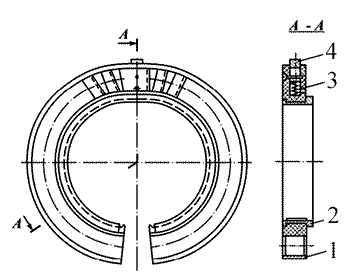

Рис. 3.13. Статор турбины разъемный: 1 — проточная часть статора; 2, 3 — пружина; 4 — шпонк.
От проворота под действием реактивного вращающего момента в корпусе секции статора турбины удерживаются подпружиненными шпонками, взаимодействующими с пазом в корпусе (рис. 3.14), а также за счет сил трения, возникающих от действия упругой силы кольцевой пружины.

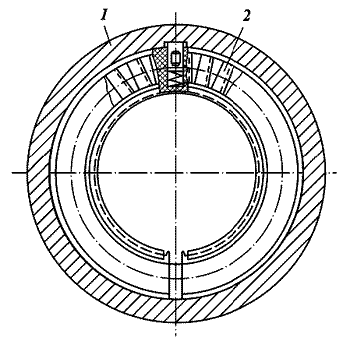

Рис. 3.14. Схема положения статора в корпусе секции: 1 — корпус; 2 — статор
Наружный диаметр статора в сборе больше внутреннего диаметра корпуса секции,
поэтому при монтаже турбины в корпусе кольцевая пружина статора сжимается и
удерживает статор в корпусе силами упругости пружины.
