Алмазные асимметричные зубки периферийного венца
В своей новой серии высококачественных долот, получившей название Magnum, фирма Smith выдвинула следующую концепцию совершенствования твердосплавного вооружения.
Наиболее критической зоной шарошечного долота являются периферийные (калибрующие) венцы его шарошек, которые должны не только разрушать поверхность забоя скважины, но и формировать ее Диаметр. В долотах серии Magnum используются два новых решения этой проблемы:

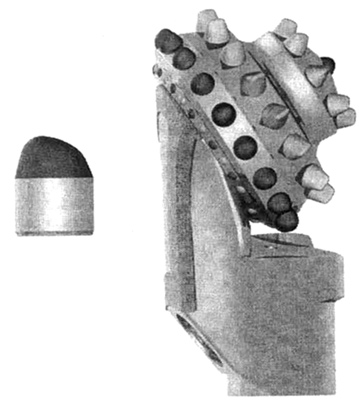

1. Алмазные (с алмазным рабочим слоем на твердосплавной основе) зубки в форме асимметричного клина (рис. 3.3) объединяют способность алмазных зубков с плоской вершиной сохранять диаметр долота с породоразрушающим действием зубков клиновидной формы.
Рис. 3.3. Алмазные асимметричные зубки периферийного венца
Проходка и механическая скорость бурения возрастают благодаря значительному
снижению повреждения зубков из-за термического и абразивного износа по сравнению
с обычными твердосплавными зубками. Использование в новых зубках алмазного слоя
высокой плотности придает им устойчивость к ударным нагрузкам, сравнимую с
твердым сплавом.
