Колонковый набор ОК-81
Колонковый набор ОК-81 (рис. 7.18, а) включает специальную твердосплавную коронку КГ-3-76-4, кернорватель, колонковую трубу, делитель потока (при необходимости), отражатель. Учитывая значительные напряжения, возникающие при прохождении ударного импульса по инструменту к забою, детали колонкового набора имеют повышенную прочность.
Колонковая труба изготавливается из трубной заготовки диаметром 70 мм с толщиной стенки 6 мм и длиной 4—6 м. Специальные трапецеидальные присоединительные резьбы СП-63 и МП-62 имеют шаг 4,0 мм и высоту профиля 1,25.
Техническая характеристика коронки
КГ-3-76-4
| Наружный диаметр, мм | 76 |
| Внутренний диаметр, мм | 52 |
| Высота, мм | 117 |
| Число резцов | 4 |
| Размер резцов | 12x10x19 |
| Марка твердого сплава | ВК-15 |
| Форма резцов | Г-57 |

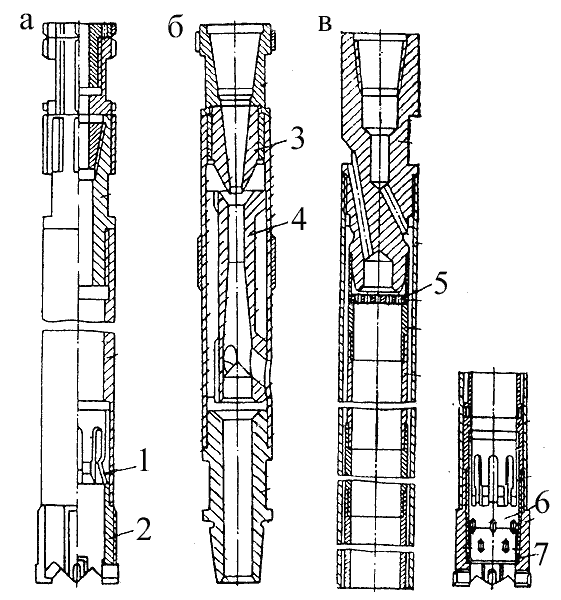

Рис. 7.18. Колонковые наборы для ударно-вращательного
бурения гидроударными машинами.
а — колонковый набор ОК-81;
б — эжекторный узел ОК-80М-76; в — двойной колонковый набор
ОК-70М. 1 — кернорватель; 2 — коронка КГ-3-76-4; 3 — сопло; 4 —. диффузор; 5 —
щелевой фильтр;6 — корпус кернорвателя; 7 — резиновое кольцо.
Отработка коронок выполняется по круговой схеме во избежание конушения скважины: сначала отрабатываются все новые коронки диаметром 76,0 мм, затем перезаточенные диаметром 75,9, далее — 75,8 и т. д. Коронки диа¬метром 74,5 применять не рекомендуется. Не следует продолжать бурение после снижения механической скорости до 30—40% от первоначальной скорости ввиду затупления резцов. Заточка резцов выполняется на кругах из карбида кремния; при этом площадка притупления лезвия должна быть шириной 0,3— 0,5 мм.
