Уплотнение с одним упругим элементом
Дальнейшее развитие идея металлических торцовых уплотнений получила в конструкции уплотнения под названием SEM (Single Energizer Metal) — уплотнение с одним упругим элементом (рис. 3.27).

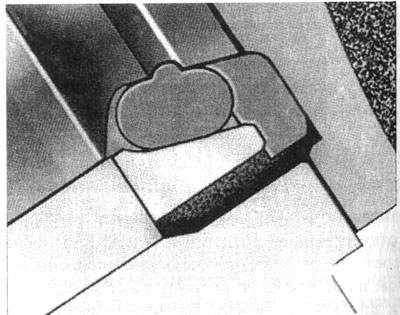

Рис. 3.27. Уплотнение с одним упругим элементом
В этой конструкции роль верхнего уплотнительного металлического кольца выполняет торец втулки скольжения, запрессованной в крошку. В конструкцию также введено дополнительное плоское резиновое кольцо у основания цапфы, препятствующее проникновению шлама в зону рабочего контакта уплотнения.
Данное уплотнение имеет меньшие габариты по сравнению с четырехэлементным
металлическим уплотнением, но может использоваться только в опорах с большим
подшипником скольжения (АУ) и не применимо в опорах с роликовыми
подшипниками.
