Опора лапы
Негерметизироваиная опора лапы. Негерметизированная опора — подшипниковый узел качения-скольжения (цапфа) — находится в нижней части лапы, на которой монтируется шарошка; опора не защищена от проникновения промывочной жидкости.
1. Канавка под наплавку твердым сплавом на торце
цапфы
2. Наплавка на торце цапфы
3. Фаска на торце малой опоры
скольжения
4. Малая опора скольжения
5 Наружный диаметр малой опоры
скольжения
6 Канавка под наплавку твердым сплавом на наружной
поверхности малой опоры скольжения
7. Радиус малой опоры
скольжения
8. Упорный торец
9. Фаска упорного
торца
10. Бурт шариковой дорожки
11. Внутренняя фаска шариковой
дорожки
12. Шариковая дорожка
13. Наружная фаска шариковой
дорожки
14. Бурт роликовой дорожки
15. Фаска бурта роликовой
дорожки
16. Внутренняя направляющая поверхность для большого
ролика
17. Канавка для выхода шлифовального камня
18. Роликовая
дорожка
19. Контрольная направляющая поверхность для большого
ролика
20. Торец основания цапфы

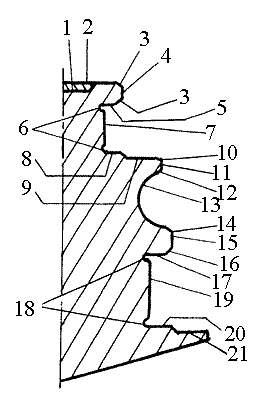

Негерметизированная опора — подшипниковый узел ролик-шарик-ролик (цапфа) — находится в нижней части лапы, на которой монтируется шарошка; опора не защищена от проникновения промывочной жидкости.
1. Канавка под наплавку твердым сплавом на торце
цапфы
2. Наплавка на торце цапфы
3. Фаска внутреннего бурта
малой роликовой дорожки
4. Внутренний бурт малой роликовой
дорожки
5. Внутренняя направляющая поверхность для ролика
(малого)
6. Канавки для выхода шлифовального круга
7. Малая
роликовая дорожка
8. Внешняя направляющая поверхность малой роликовой
дорожки
9. Упорный торец
10. Фаска упорного
торца
11. Бурт шариковой дорожки
12. Внутренняя фаска шариковой
дорожки
13. Шариковая дорожка
14. Наружная фаска шариковой
дорожки
15. Бурт роликовой дорожки
16. Фаска бурта роликовой
дорожки
17. Внутренняя направляющая поверхность для большого
ролика
18. Канавки для выхода шлифовального круга
19. Роликовая
дорожка
20. Контрольная направляющая поверхность для большого
ролика
21. Торец основания цапфы
Герметизированная опора лапы

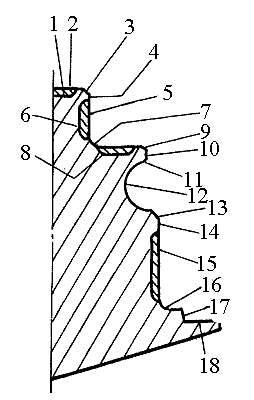

Скольжение-шарик-скольжение — герметизированная опора (цапфа) находится в нижней части лапы, на которой монтируется шарошка. Для подшипника необходима специальная смазка.
1. Канавка под наплавку твердым сплавом на торце
цапфы
2. Наплавка на торце цапфы
3. Фаска на торце малой опоры
скольжения
4. Малая опора скольжения
5. Наружный диаметр малой
опоры скольжения
6. Канавка под наплавку твердым сплавом на наружной
поверхности малой опоры скольжения
7. Радиус малой опоры
скольжения
8. Канавка под наплавку твердым сплавом на упорном
торце
9. Фаска упорного торца
10. Бурт шариковой
дорожки
11. Внутренняя фаска шариковой дорожки
12. Шариковая
дорожка
13. Наружная фаска шариковой дорожки
14. Наружный
диаметр большой опоры
15. Канавка под наплавку твердым сплавом на
наружной поверхности большой опоры скольжения
16. Радиус поверхности под
уплотнение
17. Кольцевой уступ под уплотнение на большой опоре
скольжения
18. Торец основания цапфы

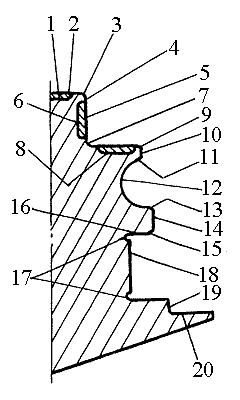

Ролик-шарик-скольжение — герметизированная опора (цапфа) находится в нижней части лапы, на которой монтируется шарошка. Для подшипника необходима специальная смазка.
1. Канавка под наплавку твердым сплавом на торце
цапфы
2. Наплавка на торце цапфы
3. Фаска на торце малой опоры
скольжения
4. Опора скольжения
5. Наружный диаметр опоры
скольжения
6. Канавка под наплавку твердым сплавом на наружной
поверхности опоры скольжения
7. Радиус опоры
скольжения
8. Канавка под наплавку твёрдым сплавом на упорном
торце
9. Фаска упорного торца
10. Бурт шариковой
дорожки
11. Внутренняя фаска шариковой
дорожки
12. Шариковая дорожка
13. Внешняя фаска
шариковой дорожки
14. Бурт роликовой
дорожки
15. Фаска бурта
роликовой дорожки
16. Внутренняя направляющая поверхность для
ролика (большого)
17. Канавки для выхода шлифовального
круга
18. Роликовая дорожка
19. Поверхность под
уплотнение
20. Торец основания цапфы
