Замковый палец

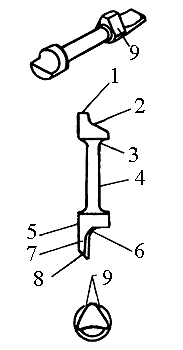

Герметизированная опора. Обработанный на станке замковый палец с формой, обеспечивающей поступление смазки в опору, служит для удержания шариков и приваривается к спинке лапы.
1. Торец
2. Поверхность под заварку
3. Радиус
цилиндрической выточки замкового пальца
4. Цилиндрическая выточка
замкового пальца
5. Наружный диаметр замкового
пальца
6. Профиль замкового пальца
7. Коническая
поверхность замкового пальца
8. Вершина замкового пальца
9. Грани
замкового пальца

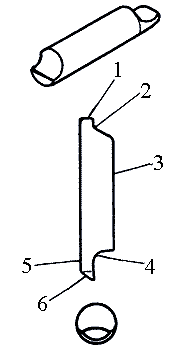

Негерметизированная опора. Обработанный на станке замковый палец
служит для удержания шариков и приваривается к спинке лапы.
1. Торец
2. Поверхность под заварку
3. Наружный
диаметр
4. Профиль замкового пальца
5. Коническая поверхность
замкового пальца
6. Вершина замкового пальца
