Компоновка для увеличивания зенитного угла
С целью снижения подработки лежачей стенки скважины следует применять компоновки ССК-ГНБ и другие центрированные компоновки, а для сохранения направления ствола или увеличения зенитного угла — компоновки, нижняя часть которых построена по принципу «промежуточной опоры» (рис. 9.10).
Такая опора позволяет приподнимать коронку над лежачей стенкой скважины, а
изменением расстояния постановки опоры от торца коронки можно регулировать
интенсивность набора кривизны, в т. ч. стабилизировать ее. Аналогичную задачу
выполняют компоновки КЖК «Сосновгеологии», КПИИ-конусные
ВИТР.

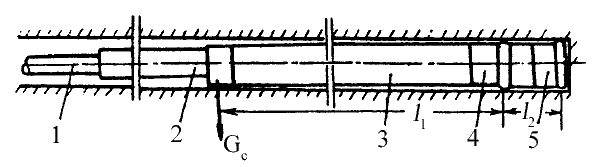

Рис. 9.10. Компоновка для увеличивания зенитного угла
горизонтальных скважин:
1 - бурильная труба, 2 - утяжеленная труба, 3 -
колонковая труба, 4 - расширитель или армированный стабилизатор (центратор),
5 - коронка.
