Общий вид превенторов
Общий вид вращающихся превенторов показан на рис. 8.9, 8.10.

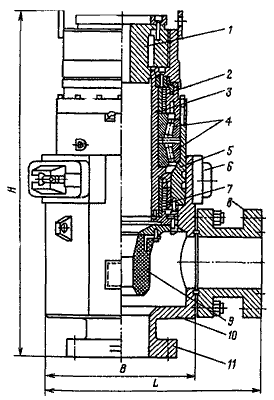

Рис. 8.9. Роторный герметизатор
1 - вкладыш; 2, 7 -
уплотнения; 3 - ствол; 4 - роликоподшипники радиально-упор-ные; 5 - корпус
съемного патрона; 6 -байонетная гайка; 8 - боковой отвод с фланцем; 9 -
уплотнитель герметизатора; 10 - корпус герметизатора;11 - присоединительный
фланец

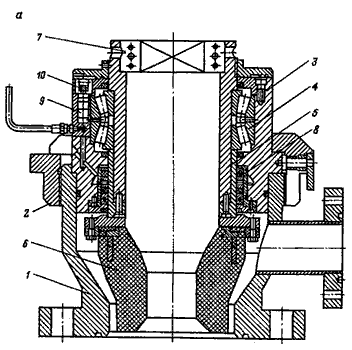

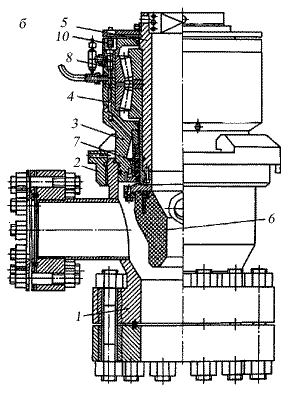

Рис. 8.10. Вращающиеся превенторы СевКавНИПИгаза и
Воронежского МЗ:
а - типов ПВ1-С-(280, 350, 425)х7; б -
типа ПВ6-С-280х 14; 1- корпус; 2 - гайка байонетная; 3 - корпус патрона; 4 -
узел подшипников; 5 - ствол вращающийся; 6 - элемент уплотнительный; 7 - вкладыш
ведущей трубы; 8 - узел шевронного уплотнения; 9 - насос; 10 - привод
насоса.
