Технические характеристики якорей гидравлических типа ЯГ
Якорь гидравлический типа ЯГ и 2ЯГ (рис. 11.25) применяется в нефтяных, нагнетательных и газовых скважинах и состоит из заякоривающего устройства и гидроцилиндра. Воспринимает одностороннюю осевую нагрузку. Якорь спускается в скважину на колонне насосно-компрессорных труб вместе с пакером, заякоривается в эксплуатационной колонне при подаче в трубы жидкости под давлением. Через отверстие, а жидкость воздействует на поршень и после срезания винтов перемещает плашки с плашкодержателем вверх. Плашки, перемещаясь по корпусу, раздвигаются радиально и заякориваются за стенки обсадной колонны. Якорь освобождается при подъеме колонны насосно-компрессорных труб. При этом конус со стволом, двигаясь вверх, вытягивается из-под плашек и освобождает их.

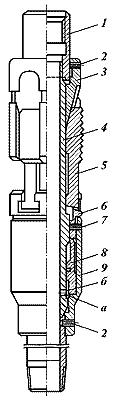

Рис. 11.25. Якорь гидравлический типа ЯГ:1 — муфта; 2, 7 — винты; 3 — конус; 4 — ствол; 5 — плашка удерживающая; 6 — плашкодержатель; 8 — поршень; 9 — кожух; а — отверстие в стволе; б — полость между поршнем и стволом.
Технические характеристики якорей гидравлических типа ЯГ
Технические характеристики якорей типа ЯГ приведены в табл. 11.20.
Таблица 11.20 Технические характеристики якорей гидравлических типа ЯГ
Показатели | ЯГ -118-21 | ЯГ -136-21 |
Рабочее давление, МПа | 21 | 21 |
Диаметр проходного отверстия, мм | 62 | 76 |
Условный диаметр обсадной колонны, для которой должен применяться якорь, мм | 140, 146 | 168 |
Скважинная среда | Нефть газ, газоконденсат и пластовая вода | |
Максимальная температура скважинной среды, °С | 120 | 120 |
Габаритные размеры якоря, мм:
наружный диаметр длина |
118 726 |
136 790 |
Масса, кг | 38 | 45 |
