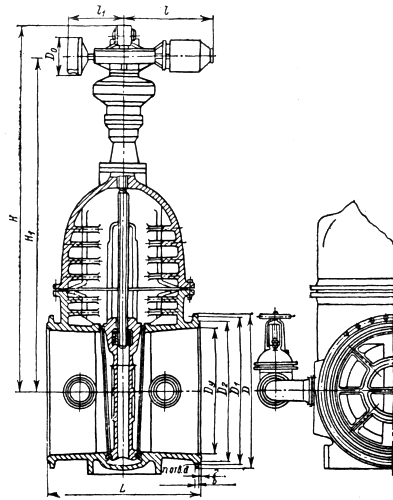

Клиновые задвижки с невыдвижным шпинделем с электроприводом фланцевые чугунные на ру = 1,0 МПа
Клиновые задвижки с невыдвижным шпинделем с электроприводом фланцевые чугунные 30ч930бр предназначаются для трубопроводов, транспортирующих воду или пар при температуре до 120° С. К трубопроводу присоединяются при помощи фланцев, размеры которых регламентированы ГОСТ 1235—67. Управление задвижками при помощи электропривода. Предусмотрена также возможность ручного управления маховиком с использованием червячной передачи электропривода.
Устанавливаются на горизонтальном трубопроводе вертикально, электроприводом вверх. Может быть допущено горизонтальное расположение шпинделя при условии, что червячная пара и роликоподшипники будут смазываться густой смазкой, а под электропривод будет предусмотрена опора. Задвижки имеют обвод, управляемый ручной задвижкой, предназначенной для уменьшения перепада давлений на затворе при открывании задвижек.
Таким путем снижаются усилия, необходимые для открывания задвижек. Корпус, крышка и клин изготовлены из чугуна. Клин может иметь жесткую конструкцию или упругую, допускающую некоторую упругую угловую деформацию клина. Прокладка изготовляется из паронита, в качестве набивки сальника используется пропитанный асбест. В задвижках 30ч930бр уплотнение запорного органа обеспечивается латунными уплотнительными кольцами в корпусе и клине. В задвижках 30ч930бк уплотнительные кольца чугунные.
На прочность задвижки испытываются при пробном давлении рпр = 1,5 МПа. Допускается рабочее давление среды рр = 1 МПа при рабочей температуре среды tp ≤ 120° С. При испытаниях на герметичность задвижки должны удовлетворять требованиям 3-го класса герметичности по ГОСТ 9544—75.
