Устройство замковой опоры НМ
Опора замковая предназначена для фиксации насосов в НКТ, и удержания столба жидкости над нагнетательным клапаном.

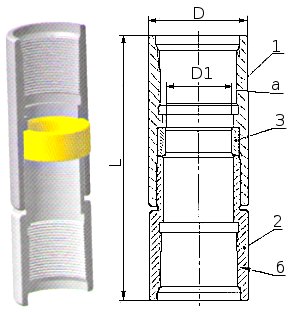

Рис. Опоры замковые НМ-60-1; НМ-73-1;
НМ-73-32-1.
1 — Переводник верхний; 2 — Переводник нижний; 3 — Кольцо
уплотнительное; а, б — резьба НКТ.
| НМ-60-1 | НМ-73-1 | НМ-73-32-1 | |
| Диаметр D | 73 | 89 | 89 |
| Диаметр D1 | 45,2 | 57,9 | 45,2 |
| Длина L | 237 | 237 | 244 |
| а | НКТ60 | НКТ73 | НКТ73 |
| б | НКТ60 | НКТ73 | НКТ73 |
| Усилие срыва | min 300 кгс | min 350 кгс | min 350 кгс |
Конструктивное исполнение по API
Сертификат № РООС RU. АЯ41.В03627
Пример условного обозначения при заказе: «Опора замковая НМ-60-1 ТУ3665-001 -12058648-2004.»
