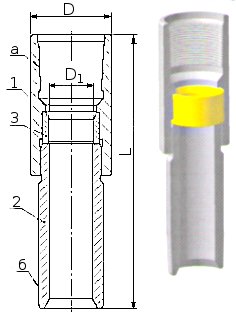

Устройство замковой опоры ОА для скважинных штанговых насосов
 |
 |
|
Опоры замковые ОА-32-1; ОА-38-1; ОА-38-2;
ОА-44-1 |
Опоры замковые
ОА-32-2; ОА-32-3; ОА-44-2; ОА-57-1 а, б — резьба НКТ |
Технические характеристики замковых опор ОА-32-1; ОА-38-1; ОА-38-2; ОА-44-1
| ОА-32-1 | ОА-38-1 | ОА-38-2 | ОА-44-1 | |
| Диаметр D | 89 | 89 | 102 | 102 |
| Диаметр D1 | 46,4 | 52,2 | 52,2 | 57,9 |
| Длина L | 300 | 300 | 285 | 285 |
| а | НКТ73 | НКТ73 | HKI73 | НКТ73 |
| 6 | НКТ73 | НКТ73 | НКТ73 | НКТ73 |
| Усилие срыва | min 350 кгс | min 350 кгс | min 350 кгс | min 350 кгс |
Специальное конструктивное исполнение "конус в конус"
Сертификат № РООС
RU. АЯ41.В03627
Пример условного обозначения при заказе: «Опора замковая
ОА-32-1 ТУ3665-001 -12058648-2004.»
Технические характеристики замковых опор ОА-32-2; ОА-32-3; ОА-44-2; ОА-57-1
| ОА-32-2 | ОА-32-3 | ОА-44-2 | ОА-57-1 | |
| Диаметр D | 73 | 73 | 73 | 88,9 |
| Диаметр D1 | 46,4 | 46,4 | 57,9 | 71,9 |
| Длина L | 160 | 160 | 160 | 200 |
| а | НКТ73 | НКТ73 | НКТ73 | НКТ89 |
| 6 | НКТ73 | НКТбОвн | НКТ73 | НКТ89 |
| Усилие срыва | min 350 кгс | min 350 кгс | min 350 кгс | min 350 кгс |
Специальное конструктивное исполнение "конус в конус"
Сертификат № РООС
RU. АЯ41.В03627
Пример условного обозначения при заказе: «Опора замковая
ОА-32-2 ТУ3665-001-12058648-2004.»
