Пенетрационно-каротажный метод
Пенетрационно-каротажный метод основан на совмещении статического зондирования с радиоизотопным каротажем, что позволяет одновременно с показателями статической пенетрации получить информацию о других свойствах грунтов без бурения скважин. В процессе вдавливания зонда, оснащенного соответствующими датчиками, получают в виде непрерывных записей распределенные по глубине данные о естественном гамма-фоне, плотности грунта (по γ - γ каротажу), объемной влажности (по нейтрон-нейтронному каротажу), пористости, об удельном сопротивлении пенетрации, о трении по боковой поверхности зонда (рис. 7.7).
С помощью этих данных можно расчленить разрез песчано-глинистых пород на слои, выбрать по нормативам характеристики свойств фунтов основания, нужные для проектирования сооружения. При проведении испытаний грунтов пенетрациониым каротажем применяют станции пенетрационного каротажа (СПК), в том числе станции для проведения испытаний на акваториях (ПСПК).

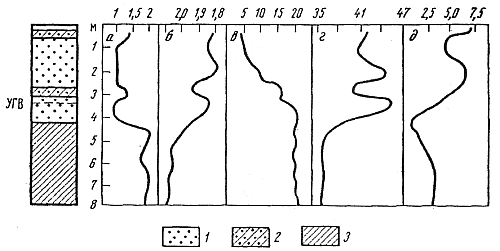

Рис. 7.7. Графики записи результатов пенетрационного
каротажа (по В. И. Ферронскому).
1 — песок мелкозернистый; 2 — супесь; 3 —
суглинок: а — имп/мин · 103 (γ-каротаж); б — γ, г/см3
(g-g каротаж); в — W, % (нейтрон-нейтронный каротаж); г — пористость, %;
д —
удельное сопротивление пенетрации, МПа
Краткие сведения о них содержатся в табл. 7.9.
Таблица 7.9 Техническая характеристика пенетрационно-каротажных станций
