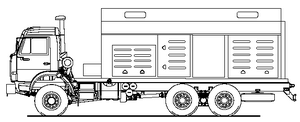

Компрессорная станция СД-9 101М

Компрессорная станция предназначена для подачи сжатого воздуха при бурении, освоении и ремонте скважин, вскрытии продуктивных пластов, очистке трубопроводов, испытания нефте- и газопроводов и других инженерно-строительных работ. Для сжатия воздуха на станции применен поршневой оппозитный двухрядный четырехцилиндровый четырехступенчатый компрессор, имеющий две независимые системы смазки: механизма движения и цилиндров. Оборудование защищено от воздействия атмосферных осадков капотом. Привод компрессора станции осуществлен от дизеля.

Автоматика станции обеспечивает контроль за ее работой, аварийную защиту, сигнализацию и освещение пульта управления и подкапотного пространства. Предпусковой подогрев дизеля и компрессора при температуре окружающей среды ниже +5 °С осуществляется подогревателем и выхлопными газами двигателя и автомобиля. Системы охлаждения дизеля и компрессора раздельные, замкнутые, жидкостные. Блок охлаждения охлаждает масло дизеля и компрессора.

Компрессорная станция комплектуется трубопроводом к скважине длиной 25 м. При транспортировке трубопроводы крепятся под рамой станции. Станция оборудована знаками безопасности дорожного движения. В комплект поставки входят: станция компрессорная; комплект запасных частей, инструмент и приспособления; трубопровод подключения; комплект эксплутационной документации.

По заказу изготавливаются компрессорные станции для получения и сжатия азотной смеси (СДА-5/101; СДА-5/220; СДА-10/101).
