Агрегат АзИНмаш-8А

Агрегат АзИНмаш-8А предназначен для спуска и подъема различных глубинных приборов (манометра, термометра, пробоотборника и др.) в нефтяные и газовые скважины с целью определения глубины забоя, уровня жидкости, пластового давления, температуры, кривизны скважины и других глубинных параметров необходимых при эксплуатации нефтяных и газовых скважин.

Установка (рис. 6.32) смонтирована на шасси автомобиля ГАЗ-66А и предназначена для работы в умеренном и холодном макроклиматических районах.

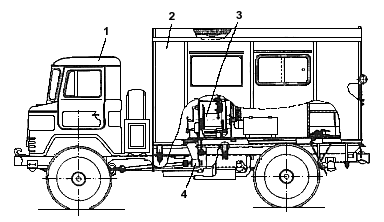

Рис. 6.32. Агрегат АзИНмаш-8А: 1 - шасси автомобиля ГАЗ-66А; 2 - кузов фургонного типа с входной дверью; 3 - лебедка с панелью контроля и управления; 4 - узел привода лебедки

Все оборудование размещено в специальном теплоизолированном и отапливаемом кузове с входной дверью в задней стенке.

В боковой стенке кузова (слева по ходу) предусмотрен люк с направляющим устройством для выхода рабочей проволоки.

В кузове смонтированы стеллажи для транспортирования исследовательских приборов и инструментов в горизонтальном и вертикальном положениях, слесарный верстак с тисками, шкаф для рабочей одежды и отопитель. Сиденье для оператора и перевозимого в кузове персонала устроено на крышке стеллажа.

Рядом с местом оператора к стенке кузова прикреплен столик для ведения записи.

Установка снабжена электромеханическим индикатором натяжения проволоки.

Отбор мощности на привод лебедки осуществляется от двигателя автомобиля с помощью реверсивной коробки отбора мощности, установленной на коробке передач автомобиля.

Лебедка оснащена механизмом ручного управления и храповым остановом. Центральный пост управления включает в себя механизмы управления лебедкой и двигателем автомобиля.
