Комплекс оборудования и инструмента для спуска-подъема штанг
Комплекс оборудования и инструмента для спуска-подъема штанг (КОИШ) предназначен для производства спускоподъемных операций (СПО) со штангами по одноэлеваторной технологии — с помощью одного, постоянно подвешенного к талевому блоку элеватора и устьевой откидной вилки для посадки колонны штанг.
Комплекс состоит из следующих подкомплексов оборудования и инструмента (рис. 9.22):
- подвесной подкомплекс;
- устьевой подкомплекс;
- подкомплекс для герметизации устья;
- вспомогательный подкомплекс.

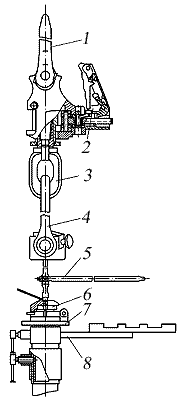

Рис. 9.22. Комплекс инструмента для спуска-подъема штанг по
одноэлеваторной технологии:
1 - элеватор типа ЭТА-П с заблокированным замком;
2 - блокирующий шплинт; 3 — серьга вкладная СВ-10ЭТА; 4 - элеватор штанговый для
захвата за квадрат штанг; 5 - ключ штанговый ручной; 6 - ключ стопорный для
штанг; 7 - подставка с откидной вилкой для установки на устьевой тройник; 8 -
поворотный стол для инструмента.
Подвесной подкомплекс
Подвесной подкомплекс включает элеватор типа ЭТА-П, вкладную серьгу и штанговый элеватор под "квадрат" штанги.
Устьевой подкомплекс
Устьевой подкомплекс для посадки колонны штанг состоит из корпуса, на верхнем торце которого выполнено коническое гнездо-седло.
Подкомплекс для герметизации устья
Подкомплекс для герметизации устья в случае опасности нефтегазопроявлений.
Вспомогательный подкомплекс
Подкомплекс включает набор вспомогательных принадлежностей и инструментов.
