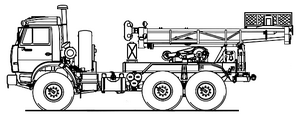

Буровая установка ЛБУ 50-02

Буровая установка ЛБУ 50-02 выполняет следующие виды работ:

• вращательное шнековое и ударно-забивное бурение гидрогеологических и технических скважин в породах до IV категории по буримости;
• проходку шурфов в породах до IV категории по буримости вращательным способом (рейсами) с использованием шнекового бура;
• вращательное колонковое и бескерновое бурение геологоразведочных, гидро- и инженерно-геологических, технических скважин в породах до VII категории по буримости с использованием в качестве очистного агента воды и водных растворов;
• вращательное колонковое и бескерновое бурение скважин различного назначения с очисткой забоя потоком сжатого воздуха в породах до VII категории по буримости;
• ударно-вращательное колонковое и бескерновое бурение скважин различного назначения с применением гидроударных забойных машин в породах до VII (с прослоями — VIII) категорий по буримости;
• ударно-вращательное колонковое и бескерновое бурение скважин различного назначения с применением пневмоударных забойных машин в породах до VII (с прослоями VIII) категорий по буримости.

Пульт управления установкой расположен слева по ходу транспортной базы. Для удобства управления и повышения безопасности оператора бурения его рабочее место оборудовано съемной откидной площадкой.

По желанию заказчика установка может дополнительно комплектоваться сварочным генератором АДС-500, ГД-4002 или ГД-4004 для вспомогательных работ, двумя дополнительными гидродомкратами, монтируемыми на раме, прицепом для инструмента. Установка может оборудоваться двумя площадками для перевозки и складирования бурового инструмента и обсадных труб, имеющими грузоподъемность по 500 кг каждая.

Модель	ЛБУ 50-02
Момент силы на шпинделе вращателя, кгсм	2000
Частота вращения шпинделя, об/мин	14-101
Максимальное усилие подачи, кгс	6000
Максимальное усилие обратного хода, кгс	12000
Длина хода подачи, мм	3850
Грузоподъемность лебедки на прямом канате, кгс	3250
Условная глубина бурения, м: -ударно-забивными снарядами -шнеками -шнековым буром вращательное с промывкой/продувкой ударно-вращательное с применением погружных гидроударных машин ударно-вращательное с применением погружных пневмоударных машин	25 70 16 20/100 200 50
Диаметр бурения, мм: -ударно-забивными снарядами -шнеками -шнековым буром вращательное с промывкой/продувкой ударно-вращательное с применением погружных гидроударных/пневмоударных машин	135 500 1050 250/132 132/132
Габаритные размеры (длина х ширина х высота), мм: -в транспотном положении -в рабочем положении	8695x2500x3190 8500x2500x5285-8535
Масса установки, не более, кг	15450
Максимальная скорость, км/ч	80
Базовое шасси:
Модель	КАМАЗ-43114 или КАМАЗ-43118
Двигатель:
Модель	740.31 (Евро-2)
Тип	дизельный с турбонаддувом
Максимальная мощность, л. с. (кВт), при 2200 об/мин	240 (176)
