Технические характеристики насосной установки УН1Т-100х200
Насосная установка УН1Т-100×200 предназначена для нагнетания в скважины различных жидких сред в процессе их ремонта, а также при проведении других промывочно-продавочных работ в нефтяных и газовых скважинах в районах с умеренным и холодным климатом.
Насосная установка состоит из насоса, коробки отбора мощности, коробки передач, цепного редуктора, манифольда, вспомогательного трубопровода, поста управления и системы подогрева.
Насос - трехплунжерный горизонтальный со сварной станиной. Привод насоса - от тягового двигателя через коробку отбора мощности, карданные валы, четырехскоростную коробку передач и цепной редуктор.
Приемная линия манифольда представляет собой рукав с фильтром на конце. На нагнетательной линии манифольда предусмотрены пробковые краны высокого давления, предохранительный клапан и манометр.

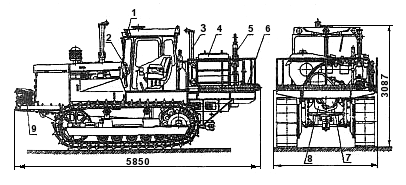

Рис. 6.1. Насосная установка УН1Т-100×200: 1 — трактор Т-130.1.Г-1; 2 — пост управления; 3 - система подогрева; 4 - насос НП-100ХЛ; 5 - напорный трубопровод; 6 - приемный трубопровод; 7 - цепной редуктор; 8 - коробка передач KП-4-90; 9 — вспомогательный трубопровод
Пост управления насосной установкой расположен в кабине трактора, куда выведены рычаги управления зубчатыми муфтами включения коробок отбора мощности и коробок передач.
Обогрев и продувка гидравлической части насоса и нагнетательного манифольда - выхлопными газами тягового двигателя трактора.
