Технические характеристики технического нивелира 3Н-5Л
Технический нивелир 3Н-5Л используется в основном для обеспечения строительных работ (рис. 3.9).
Рис. 3.9. Нивелир 3Н-5Л
Нивелир 3Н-5Л по ГОСТ 10528-90 — малогабаритный технический, снабжен лимбом для измерения горизонтальных углов. Нивелир обеспечивает выполнение геометрического нивелирования со средней квадратической ошибкой не более 5 мм на 1 км двойного нивелирного хода. Основные технические данные нивелира 3Н-5Л приведены в табл. 3.4.
| Технические параметры | 3Н-5Л |
| Средняя квадратическая погрешность измерения превышения на 1 км двойного хода, мм | 5 |
| Увеличение зрительной трубы, крат | 20 |
| Наименьшее расстояние визирования, м | 0,5 |
| Диапазон работы компенсатора | - |
| Масса, кг | 3 (с футляром) |
У этого нивелира зрительная труба и контактный цилиндрический уровень скреплены между собой и имеют общий корпус, который поворачивается вокруг вертикальной оси. После грубой наводки на рейку уточняют наведение с помощью винта наводящего устройства. Элевационным винтом зрительную трубу вместе с цилиндрическим уровнем можно наклонять в небольших пределах в вертикальной плоскости. С помощью юстировочных винтов, крепящих торцевую оправу цилиндрического уровня, можно изменять его посадку на инструменте, добиваясь параллельности оси уровня визирной оси зрительной трубы.
Приведение нивелира в рабочее положение (установку оси вращения нивелира в отвесное положение) выполняют подъемными винтами по круглому уровню. Перед отсчетом по рейке наблюдатель, глядя в окуляр зрительной трубы, следит за положением пузырька цилиндрического уровня и вращением элевационного винта выводит пузырек в нуль-пункт, т. е. приводит в контакт изображения половинок противоположных концов пузырька в поле зрения окуляра (рис. 3.10).

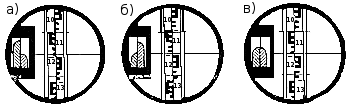

Рис. 3.10. Поле зрения окуляра зрительной трубы нивелира 3Н-5Л
а, б
- изображение концов пузырька уровня не совпадает; в - изображение концов
пузырька уровня совпадает
