Малогабаритный превентор ППР-180х21

Малогабаритный превентор ППР-180×21 (рис. 5.55) состоит из корпуса 2, крышек 4 с размещенными в них плашками 3, механизма ручного управления и узла уплотнения. Механизм ручного управления и узел уплотнения, шпинделя включают крышку 5, имеющую окна для обеспечения доступа к нажимной втулке 6, ходовую втулку 8, связанную резьбовым соединением со шпинделем 9. Крышки 4 превентора крепят винтами 1 с наружным шестигранником.

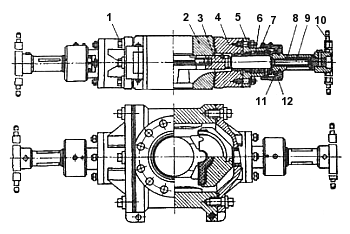

Рис. 5.55. Малогабаритный превентор ППР-180×21: 1, 7 — винт; 2 — корпус; 3 - плашка; 4 — крышка; 5 - крышка узла уплотнения шпинделя; 6 - нажимная втулка; 8 - ходовая втулка; 9 — шпиндель; 10 - штурвал; 11 — подшипник;
12 - крышка

При вращении втулки с помощью закрепленного на ней штурвала 10 создается крутящий момент, в результате чего шпиндель и соединенная с ним плашка приходят в возвратно-поступательное движение.

В крышке 12 установлены подшипники 11, уменьшающие усилие, необходимое для управления превенторов. Кроме того, в ней предусмотрен винт 7, предотвращающий самоотвинчивание крышки.

Плашка выполнена цельной, что позволило уменьшить ее габариты и массу при обеспечении необходимой прочности и жесткости.

Уплотнитель плашки состоит из уплотнителя трубы и уплотнителя корпyca, что обеспечивает легкую и быструю смену уплотнительных элементов, а также замену только изношенной части уплотнителя.

Перекрытие проходного отверстия превентора осуществляется вращением штурвала по часовой стрелке, открытие - вращением штурвала против часовой стрелки.

Отличительная особенность превентора - оперативное устранение утечек в случае их появления в узле уплотнения шпинделя. Для этого необходимо в отверстие нажимной втулки вставить круглый стержень диаметром 15 мм и повернуть ее на 1/2...1 оборот по часовой стрелке. Для контроля появления утечек в узле уплотнения шпинделя, в крышке превентора предусмотрено сигнальное отверстие.
