Установка насосная УНБ1-160х40

Установка насосная УНБ1-160×40 (рис. 6.10), смонтированная на шасси автомобиля КрАЗ-250, предназначена для нагнетания различных жидких сред при цементировании скважин в процессе бурения, капитального ремонта скважин и проведении промывочно-продавочных работ в нефтяных и газовых скважинах.

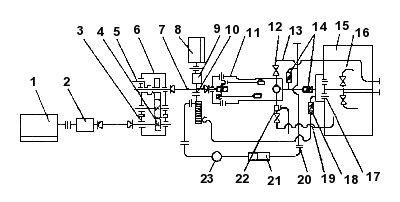

Рис. 6.10. Кинематическая схема установки УНБ1-160×40: 1 - двигатель ЯМЗ-238; 2 - коробка передач; 3 - раздаточная коробка автомобиля; 4 - шестерня высшей передачи первичного вала раздаточной коробки; 5 - рычаг включения насоса 9ТМ; 6 - коробка отбора мощности; 7 - карданный вал; 8 - двигатель ГАЗ-52А; 9 - коробка передач; 10 — муфта; 11 - насос 9ТМ; 12 - кран высокого давления; 13 - нагнетательная линия; 14 — заслонка; 15 - мерный бак; 16 - наливная линия; 17 - донные клапаны; 18 - заслонка; 19 - линия сброса; 20 - приемная линия насоса 9ТМ; 21 - бачок для цементного раствора; 22 - кран сброса давления; 23 - цементосмеситель

Для монтажа навесного оборудования на шасси автомобиля устанавливают две дополнительные рамы, на которых монтируют: поршневой цементировочный насос типа 9ТМ, дополнительный верхний двигатель марки ГАЗ-52А для привода центробежного водяного насоса типа ЦНС38-154, мерный бак, трубы, шарнирные колена разборного трубопровода, защитный кожух поршневого насоса, выхлопную трубу с искрогасителем, выведенную вверх и снабженную кожухом для защиты обслуживающего персонала от ожогов, манифольд, донные клапаны и электрооборудование.

Привод насоса 9ТМ осуществляется от двигателя автомобиля КрАЗ-250 посредством коробки отбора мощности, установленной на фланце раздаточной коробки автомобиля.

Манифольд установки состоит из приемной и нагнетательной линий. Приемная линия насоса 9ТМ при помощи установленных на ней шиберных заслонок позволяет забирать жидкость как из мерного бака, так и из цементного бачка, установленного на земле.

Жидкость из цементного бачка можно забирать с правой или левой стороны установки с помощью шланга, присоединяемого к приемному трубопроводу.

На приемной линии насоса ЦНС, соединяющей насос с нижней камерой мерного бака, установлена шиберная заслонка. Нагнетательная линия этого насоса выведена под настил с левой стороны установки и заканчивается гнездом уплотнения, к которому на месте проведения работ присоединяют резиновый рукав для подачи жидкости в цементосмеситель.

Количество жидкости, подаваемой насосом ЦНС, регулируют изменением частоты вращения двигателя. Водоподающий насос оборудован системой продувки выхлопными газами двигателя для удаления жидкости из насоса после окончания работы при минусовых температурах и прогрева насоса.
