Винтовые забойные двигатели типа ДГ
Винтовые забойные двигатели типа ДГ (рис. 3.28) предназначены для бурения горизонтальных скважин, в том числе с малым радиусом искривления.

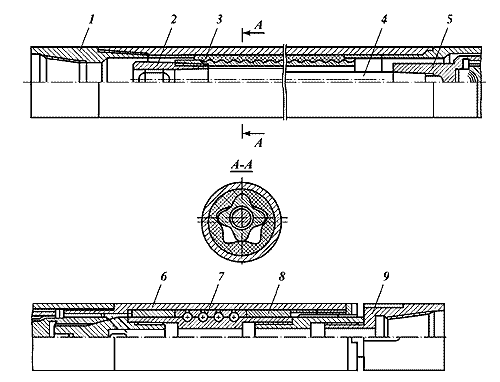

Рис. 3.28. Винтовой забойный двигатель типа ДГ-108:
1 —
переводник верхний; 2 — ротор в сборе; 3 — статор; 4 — вал гибкий; 5 — шарнир; 6
корпус шпинделя; 7 — опора осевая; 8 — опора радиальная; 9 — переводник
наддолотный.
В отличие от других ВЗД двигатель имеет укороченный шпиндель, оснащен опорно-центрирующими элементами и корпусными шарнирами, обеспечивающими эффективную проводку горизонтальных скважин по заданной проектом траектории. Кроме этого, созданы ВЗД типов ДР и ДГР, предназначенные для капитального ремонта скважин, отличающиеся от других типов наличием искривленного переводника с регулируемым утлом перекоса.
Основные параметры и энергетические характеристики
Основные параметры и энергетические характеристики винтовых забойных двигателей типа ДГ при различных расходах воды приведены в табл. 3.18 и 3.19 и для капитального ремонта скважин — в табл. 3.20 и 3.21.
