Аппаратно-программный комплекс САФ.МТВ-1 АПК исследования скважин
Аппаратно-программный комплекс (далее АПК) САФ.МТВ-1 предназначен для исследований скважин при свабировании. АПК по согласованию с заказчиком может включать в себя скважинный прибор, комплект наземных приборов, блок управления-питания, программное обеспечение на аппаратном уровне, программное обеспечение для управления процессом измерения и накопления данных, программное обеспечение для анализа и интерпретации данных.
Комплекс позволяет производить:
- Индикацию и регистрацию глубины, скорости, натяжения и сигналов магнитных меток, нанесенных на геофизический кабель при спускоподъемных операциях скважинного прибора;
- Одновременное и раздельное измерение значений параметров давления, температуры, влажности (резистивиметр), локацию муфт;
- Регистрацию результатов измерений параметров;
- Долговременное хранение зарегистрированных результатов исследований.

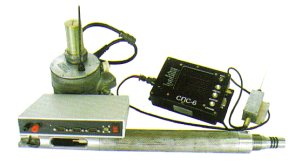

Состав базового комплекса:
- Блок геофизический САФ.БГ-3, объединенный с блоком питания - 1 шт.
- Скважинный прибор САФ.МТВ-1 ПС - 1 шт.
- Комплекс приборов для контроля СПО серии САФ.КПС - 1 шт.
- Ноутбук - 1 шт.
- Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.
- Паспорт, руководство по эксплуатации - 1 шт.
Технические характеристики АПК САФ.МТВ-1
|
Период опроса датчиков (при всех включенных датчиках), мсек |
100 |
|
Рабочая скорость скважинного прибора, м/час |
200...5000 |
|
Диапазон измеряемой температуры,°С |
0...+100 |
|
Чувствительность измерений температуры, °С, не более |
0,003 |
|
Абсолютная погрешность измерений температуры, °С, не более |
0,5 |
|
Диапазон измерений давления, МПа |
0...60 |
|
Чувствительность измерений давления, МПа, не хуже |
0,001 |
|
Относительная погрешность измерений давления, %, не более |
0,25 |
Питание:
- От бортовой сети автомобиля постоянного тока напряжением 12 ± 3 В
- От бортовой сети автомобиля постоянного тока напряжением 24 ± 4 В
- Мощность, потребляемая комплексом, не более 15 Вт.
